100吨深喉800mm冲床

　　一、100吨深喉冲床产品说明



　　山东威力重工生产的100吨深喉冲床(JB21S-100T)，通过了ISO9001-2008质量认证，CE机电认证，出口质量许可证等，质量有保证，产品远销国内外，赢得了客户的一致信赖和好评。100吨深喉冲床主要配件均是国内外的大牌厂家提供，保证了机器的质量和工作效率。



　　100吨深喉冲床生产主要是针对板材的。通过模具，能做出落料，冲孔，成型，拉深，修整，精冲，整形，铆接及挤压件等等，广泛应用于各个领域。如我们用的开关插座，杯子，碗柜，碟子，电脑机箱，甚至导弹飞机……有非常多的配件都可以用深喉冲床通过模具生产出来。

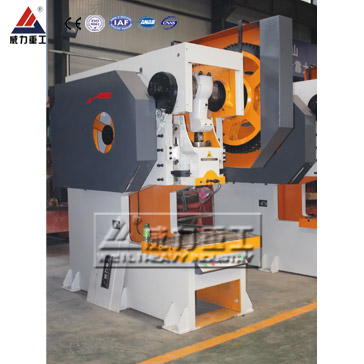

100吨深喉冲床正视图

　　深喉冲床是冲床的一种，一般用在板料冲孔方面，如大型电气箱电器柜中间开的百叶窗，防盗门门中间开的猫眼，因料孔距离板边距离通常在300mm以上或更多，而普通冲床喉深只有180--230左右，板料放进去冲床后墙板挡抵住了板料，无法实现料孔距板边300或500的距离，这就需要用深喉冲床来实现.



　　另外，有些厂家为提高生产效率，加装数控系统，为很大程度发挥数控的功效，也需要使用深喉冲床深喉冲床广泛应用于飞机，豪华客车及高速动车组的消音板和散热板冲孔，电气箱电器柜的百叶窗冲孔，防盗门锁孔及猫眼冲孔，保鲜柜散热孔等.

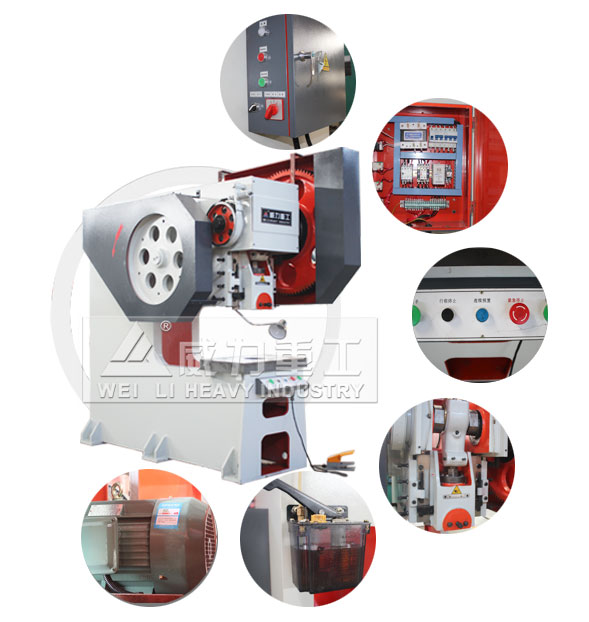

　　二、100吨深喉冲床结构说明

　　★结构：



　　钢板焊接机身，强度与刚度更高。



　　C型机身，方便装模与较大尺寸材料的加工。



　　曲柱横放，维修方便。



　　刚性转键离合器，结构简单。



　　压塌式保险器，超载时可使整机不受损。带式制动器，调整方便。



　　三、100吨深喉冲床主要技术参数

技术参数\型号	单位	JB21S-100T
公称力	kN	1000
公称力行程	mm	10
滑块行程	mm	130
滑块行程次数	min-1	45
很大装模高度	mm	360
装模高度调节量	mm	110
滑块中心到机身距离	mm	800
垫板厚度	mm	100
立柱间距	mm	570
滑块底面尺寸（前后×左右）	mm	320*400
工作台尺寸（前后×左右）	mm	600*900
模柄孔尺寸（直径×深度）	mm	Φ60*75
落料孔尺寸	mm	Φ200
主电机功率	kw	7.5
压力机外形尺寸（前后×左右×高度）	mm	2700*1460*2840

　　四、100吨深喉冲床安全使用须知



　　1.冲床工必须经过学习，掌握设备的结构、性能，熟悉操作规程并取得操作许可方可独立操作。



　　2.正确使用设备上安全保护和控制装置，不得任意拆动。



　　3.检查机床各传动、连接、润滑等部位及防护保险装置是否正常，装模具螺钉必须牢固，不得移动。



　　4.机床在工作前应作空运转2-3分钟，检查脚闸等控制装置的灵活性，确认正常后方可使用，不得带病运转。



　　5.模具时要紧牢固，上、下模对正，保证位置正确，用手搬转机床试冲（空车），确保在模具处于良好情况下工作。



　　6.开车前要注意润滑，取下床面上的一切浮放物品。



　　7.冲床取动时或运转冲制中，操作者站立要恰当，手和头部应与冲床保持一定的距离，并时刻注意冲头动作，严禁与他人闲谈。



　　8.冲制或猥制短小工件时，应用专门工具，不得用手直接送料或取件。



　　9.冲制或猥制长体零件时，应设制安全托料架或采取其它安全措施，以免掘伤。



　　10.单冲时，手脚不准放在手、脚闸上，必须冲一次搬（踏）一下，严防事故。



　　11.两人以上共同操作时，负责搬（踏）闸者，必须注意送料人的动作，严禁一面取件，一面搬（踏）闸。



　　12.工作结束时及时停车，切断电源，擦拭机床，整理环境。

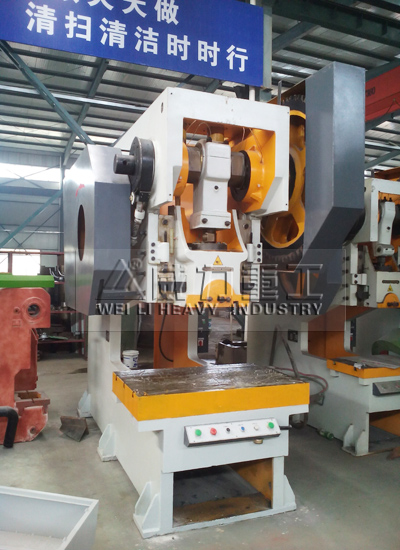

100吨深喉1250mm冲床车间实物展示

　　威力重工牌JB21S-100T深喉冲床是一种深径口冲压机床，生产效率高、操作方便、噪音小、精度高。被加工的零件尺寸准确，冲切表面光洁，应用范围极广。需要的朋友可以来山东威力重工机床有限公司（山东省滕州市经济开发区春藤东路999号）考察试机，或者加威力重工销售经理俞女士微信（183-0637-0829（微信号同手机））索要报价单。
