J21-125T开式固定台冲床

　　山东威力重工生产的J21-125T冲床属于开式固定台冲床，通过模具，能做出落料，冲孔，成型，拉深，修整，精冲，整形，铆接及挤压件等等，广泛应用于各个领域。如我们用的开关插座，杯子，碗柜，碟子，电脑机箱，甚至导弹飞机……有非常多的配件都可以用冲床通过模具生产出来。



　　J21-125T固定台冲床车间外观图展示

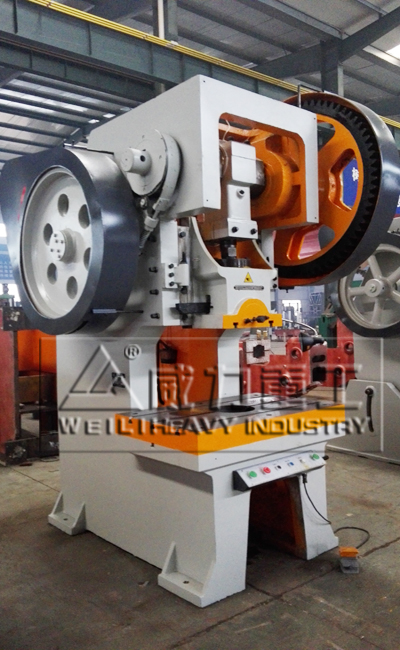

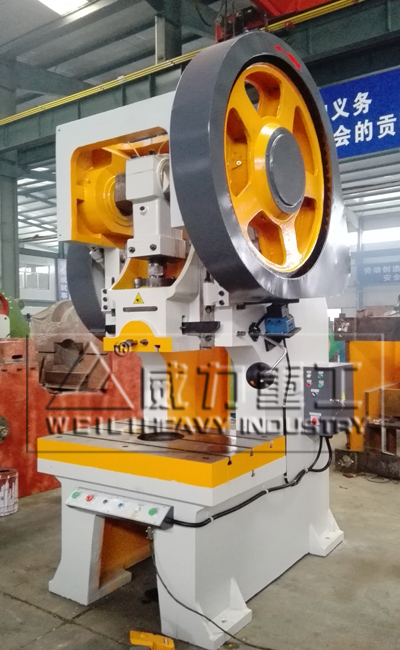

125吨开式固定台冲床压力机外观图

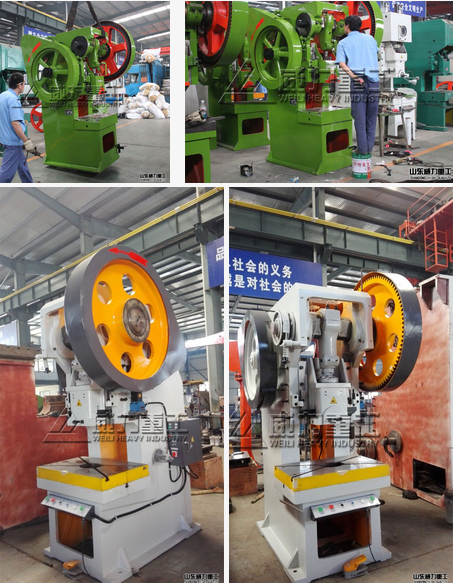

威力重工冲床生产车间

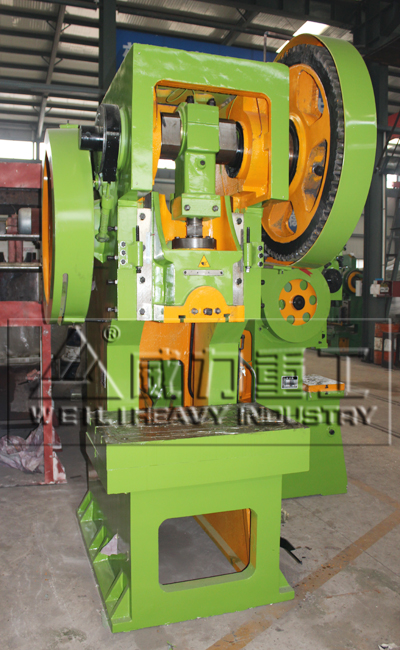

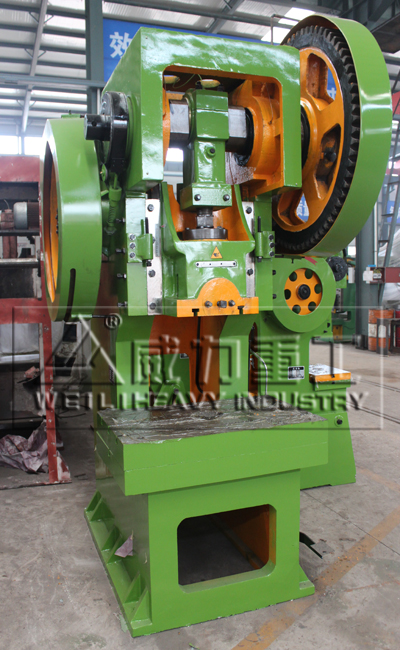

喷有绿色漆的125吨冲床

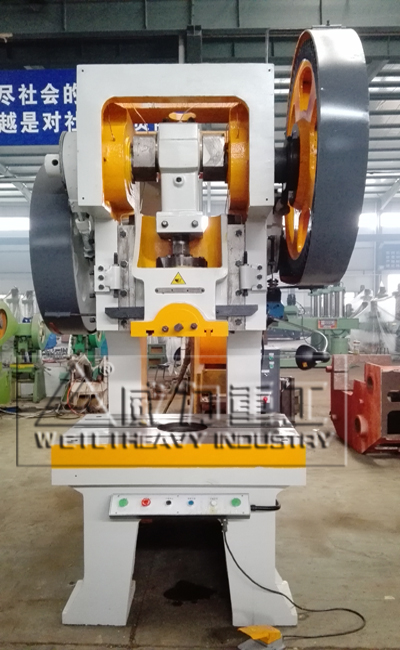

125吨固定台冲床正面外观

　　125T固定台冲床技术参数

技术参数\型号	单位	J21—125
公称力	kN	1250
公称力行程	mm	6
滑块行程	mm	140
滑块行程次数	min-1	38
很大装模高度	mm	360
装模高度调节量	mm	100
滑块中心到机身距离	mm	370
垫板厚度	mm	110
立柱间距	mm	480
工作台尺寸（前后×左右）	mm	700*1100
滑块底面尺寸（前后×左右）	mm	340*460
模柄孔尺寸（直径×深度）	mm	Φ60*75
落料孔尺寸	mm	Φ200
主电机功率	kw	11
压力机外形	mm	1930*1560*2970
压力机整机重量约	kg	8500

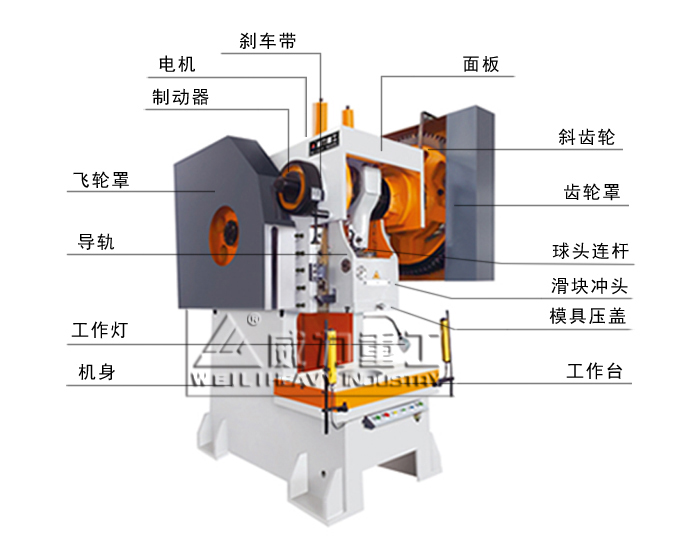

　　开式固定台冲床结构介绍



　　Ⅰ、160吨以下铸造机身，160吨以上钢板焊接机身



　　Ⅱ、C型机身，方便装模与较大尺寸材料的加工。



　　Ⅲ、曲轴横放，维修方便。



　　Ⅳ、刚性转键离合器，结构简单。



　　Ⅴ、带式制动器，调整方便。



　　Ⅵ、压塌式保险器，超载时可使整机不受损。

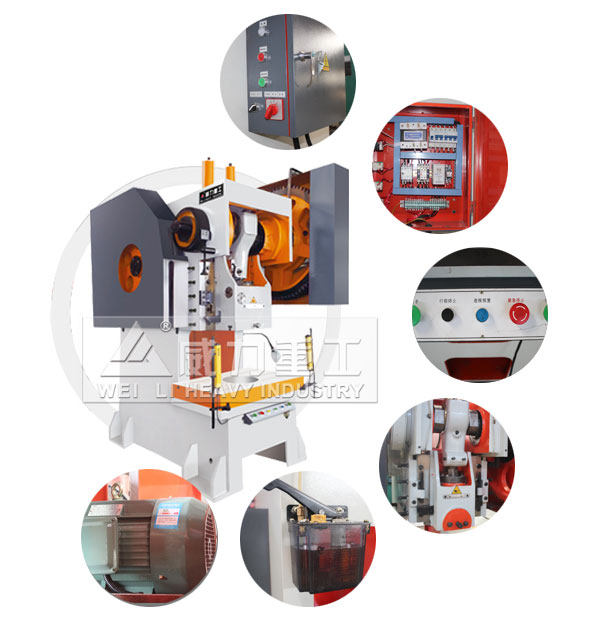

j21-125t固定台冲床局部细节

　　J21-125T固定台冲床技术工艺说明：



　　1、机身采用铸造接机身，振动时效处理，消除内应力，不易变形；



　　2、曲轴材质45＃铁锻打，精车调质处理；



　　3、机身轴瓦，连杆轴瓦用铜件；



　　4、工作键材质为40Cr锻打，淬火处理；



　　5、连杆材质为球墨铸铁，增加强度；



　　6、滑块为加大型。

　　J21-125T固定台冲床冲安全操作规则



　　(1)工作时应穿工作服，女同志应戴工作帽，必须将长发压人帽内，工作场地禁穿高跟鞋。



　　(2)工作时，必须集中精神，注意手、身体和衣服不要靠近旋转件，如带轮、飞轮、齿轮等。



　　(3)模具装夹必须牢固可靠，禁止超负荷操作，避免模具以及机床本身损坏，甚至损坏模具，碎片飞出伤人。



　　(4)工作时，切莫疲劳操作，严禁酒后作业。



　　(5)操作冲床时，右脚不能一直踏在操作踏板上。



　　(6)装、取冲件时，应用专用工具操作，不能用手直接抓取。



　　(7)不能随意拆装电气设备，以免发生触电事故。



　　(8)工作中如果发现机床、电气设备有故障，应及时申报，由专业人员检修。如不修复，不能使用。
