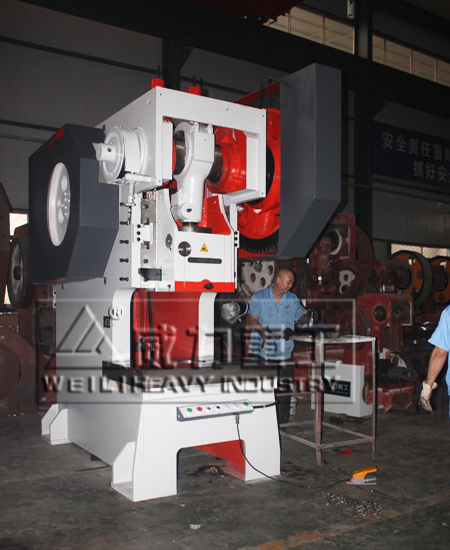

JB21-160T开式固定台冲床

　　山东威力重工生产的JB21-160T固定台冲床做工精细，配件耐磨，精度高！比市场上的冲床高出10cm，立柱，采用进口双轴承，配件部分采用钢材料，不同于市场上其他厂家的铜材料（不耐磨，精度差）山东威力重工冲床，大厂出品有保障！



　　JB21-160T固定台冲床主要部件：



　　1）床身部分：床身与工作台是铸成一体的铸铁件。



　　2）离合器：压力机不进行工作时，操纵器的凸轮推挡着转键的尾部，使其工作部分的月牙形狐完全陷入曲轴半圆槽内。此时，曲轴空转，滑块停于上死点；压力机工作时，操纵器的凸轮转过一个角度，让开转键尾部，由弹簧作用，转键转动45°，工作部分背部进入中套三个圆槽中的任意一个，离合器处于结合位置，飞轮带动曲轴转动，滑块作上下运动。



　　3）滑块：在滑块中，与调节螺杆球头接触的球碗下面有压踏式保险器，保证了在超载时不会损坏压力机。打开正面的方盖，可以换保险器。



　　4）制动带：曲轴左端装有一个偏心式制动带，当离合器脱开，克服滑块往复运动的惯性，保证曲轴停在上死点。



　　5）操纵器：操纵器时控制离合器结合与分离的机构。转换操纵器拉杆的连接位置，可获得单次行程和连续行程两种动作。

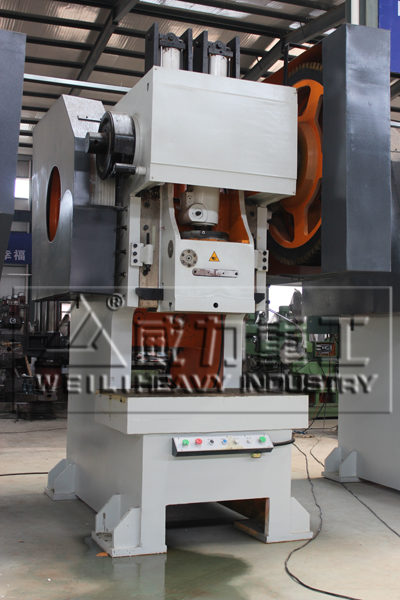

160吨钢板焊接固定台冲床

　　JB21-160T固定台冲床主要技术参数

技术参数\型号	单位	JB21-160T
160吨钢板固定台冲床公称力	kN	1600
公称力行程	mm	6
160吨钢板冲床滑块行程	mm	160
滑块行程次数	min-1	40
很大装模高度	mm	360
160吨钢板冲床装模高度调节量	mm	100
滑块中心到机身距离	mm	400
160吨钢板固定台冲床垫板厚度	mm	120
160吨钢板冲床立柱间距	mm	660
工作台尺寸（前后×左右）	mm	750*1150
160吨钢板冲床工作台孔尺寸（孔径）	mm	220
滑块底面尺寸（前后×左右）	mm	430*520
模柄孔尺寸（直径×深度）	mm	70*85
160吨钢板固定台冲床主电机功率	kw	15
压力机高度	mm	3000
压力机整机重量约	T	13

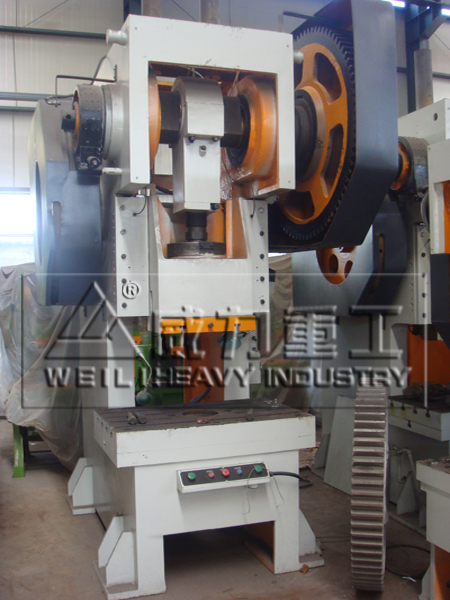

　　160T固定台冲床构造与性能



　　1)运用UG（有限元）分析方法，经计算机辅助优化设计，外形美观。机床传动结构为齿轮传动设计。



　　2)本机设计新颖，外形美观，结构紧凑，使用方便，操作安全。采用一体化的特殊铸铁合金，高钢性及抗震性，规格齐全，可供不同用户选择。



　　3)滑块以长型导路设计，配备滑块平衡装置，确保运转精密与稳定。



　　4)传动中心与机器整体的中心趋于一致，确保冲压的精确、稳定。



　　5)轻捷式钢制离合器，凸轮式制动器，带有压塌式超载保险装。



　　6)曲轴、齿轮、齿轮轴等摩擦等部位均经硬化热处理后再研磨加工，有极高的耐磨性和平衡性，性能稳定。

】

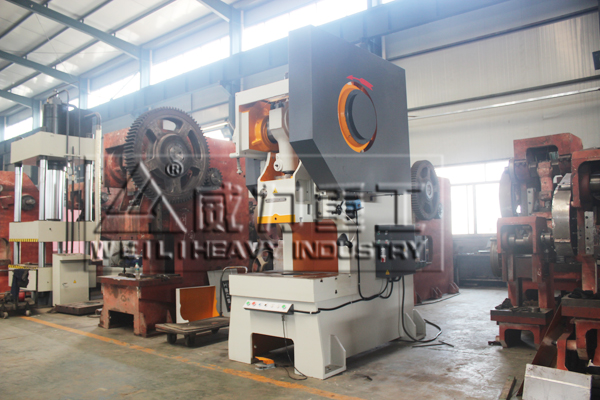

威力重工冲床生产车间

　　JB21-160T固定台冲床的安装



　　1、冲床校正平后，装好地脚螺栓，再灌注混凝土，等混凝土完全凝固后，均匀地拧紧地脚螺栓的螺母，再用水平仪复校工作台的水平度，接地线应妥当接好。



　　2、冲床必须在基础完全凝固后，才能开始工作。



　　3、冲床安装完毕后，用煤油把冲床表面的防锈油脂洗去，清洁时注意不要损坏油漆的表面，同时清洗各油孔，油路和油标，并保持经常清洗，擦洗时不得使用金属或砂布。
