一、80吨可倾冲床型号含义介绍



　　冲床的型号代表什么意思？例如J21-160、J23-6.3、JD21-160、JH21-160...



　　立刻个字母为类代号，“J”表示机械冲床。



　　第二个字母代表同一型号产品的变型顺序号。“B”第二种变形产品。



　　第三、四数字为列、组代号，2为开式双柱，3为可倾机身。合在一起表示冲床的结构形式。31表示闭式单点压力机；11表示开式单柱固定台偏心式曲柄压力机；21表示开式单柱活动台偏心曲柄压力机。



　　横线后的数字代表主参数，一般以公称压力为主参数，单位KN。



　　例如：威力重工80吨可倾冲床国标型号J23-80T,J是冲床的代号，23表示冲床类别是开式可倾式，80t表示冲床的吨位重量。

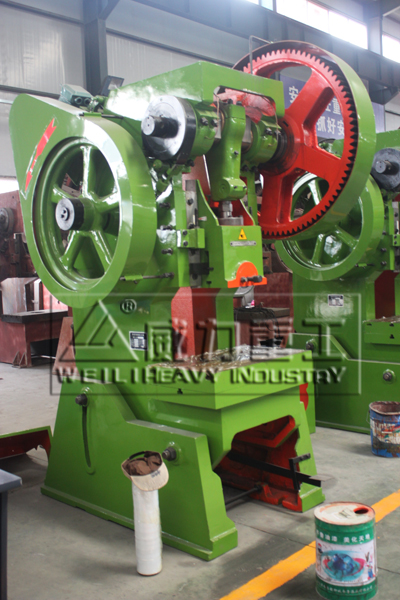

威力重工80吨开式可倾冲床外观图

　　二、可倾冲床的优势分析



　　可倾冲床意思就是在底座上面的机身可以倾斜，便于落料，很多时候使用时都是这样的，冲床的平台是倾斜的，冲压后的零件自动掉落到下面，不然会堆积在平台上面。



　　开式可倾冲床是用高强度铸铁制造，采用单盘气动块式摩擦离合器和制动器，接合平稳，磨损小，无故障使用寿命远高于同类产品。滑块带有压塌式保险装置，当机床超载时，保险器首先被压塌，从而保证了整机不受损坏。

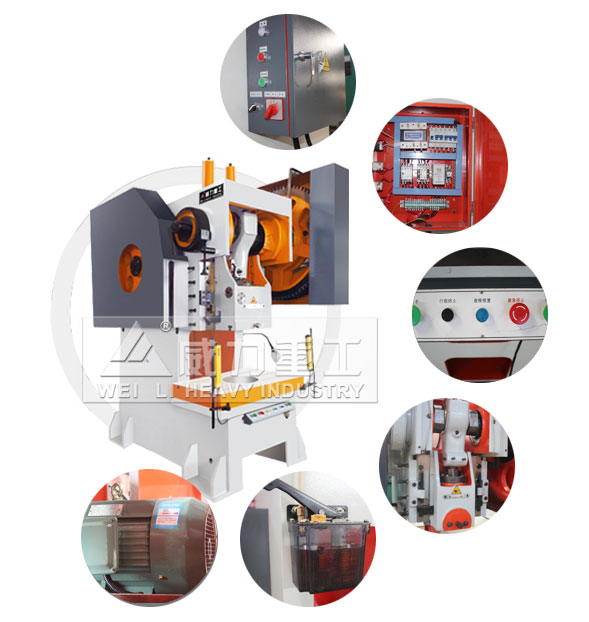

80吨冲床局部细节展示

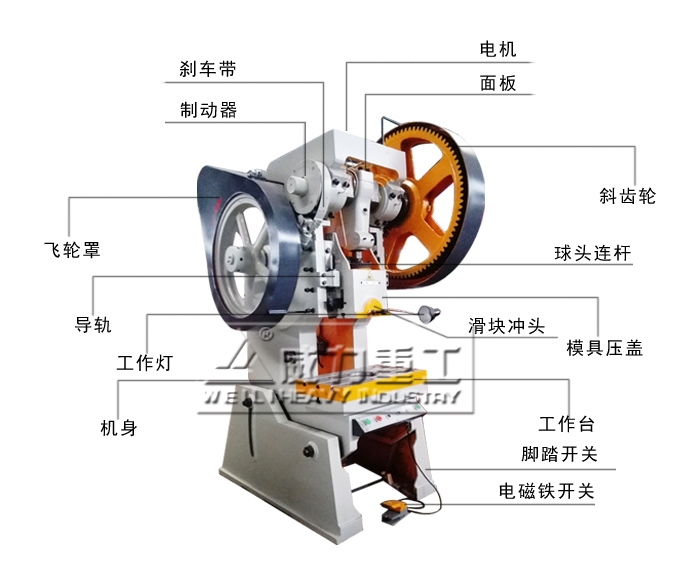

　　三、80吨可倾冲床结构特点



　　结构



　　●铸造机身，性能稳定。



　　●C型机身，开式可倾斜，工作空间好，有利冲件及废料滑下。



　　●刚性转键离合器，结构简单。



　　●带式制动器，调整方便。



　　●压塌式保险器，保证整机不因超载而受损。



　　●曲轴横放，维修方便。

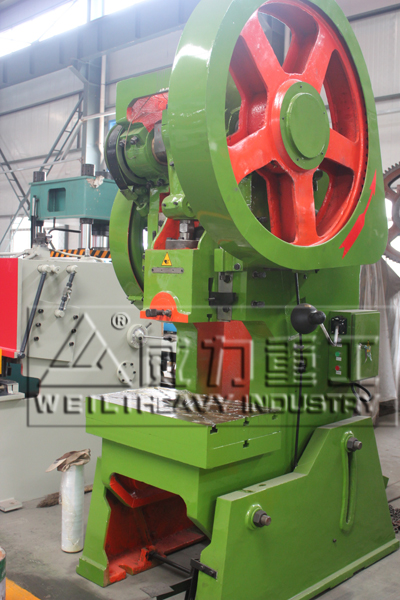

威力重工80吨可倾冲床外观图

　　特点



　　●通用性好，结构简单，操作与维修方便。



　　●属经济型冲床。



　　四、80吨可倾冲床技术参数介绍

项目名称	单位	J23-80T
公称力	kN	800
公称力行程	mm	8.5
滑块行程	mm	120
滑块行程次数	min-1	50
很大装模高度	mm	280
装模高度调节量	mm	80
滑块中心到机身距离	mm	260
垫板厚度	mm	90
立柱间距	mm	340
滑块底面尺寸（前后×左右）	mm	260×310
工作台尺寸（前后×左右）	mm	480×800
模柄孔尺寸（直径×深度）	mm	Φ50×70
落料孔尺寸	mm	Φ250
主电机功率	kw	7.5
压力机外形尺寸（前后×左右）	mm	1850×1400
压力机高度	mm	2750
机身很大可倾斜角度	Deg	25°
压力机整机重量	kg	4400

　　五、80吨可倾冲床产品性能特点：



　　1.开式可倾冲床是属于板材料冲压的通用性压力机,可适用于冲孔.落料,弯曲,浅拉伸等冷冲压工作,压力机的机身可頃斜25-30度,以便于冲压成品或废料从冲模上滑下.如装置自动送料机构,则可进行半自动的冲压工作。



　　2.本压力机是以曲柄为工作机构,曲柄连杆机构为钢性,因此滑块的运动是强制性的,滑块每分钟行程次数及滑块的运动曲线都是固定不变的,



　　3.本压力机是用于薄板冲压的通用设备,在压力机进行各种冲压时,所需用的冲压力(包括退料力)要小于压力机的很大公称力,以免损坏机件。



　　4.适合于冲床落料、冲孔、成形、弯曲、浅拉伸等多种冷冲压工艺的实现。冲床采用C型开式机身，方便装模与较大尺寸材料的加工。冲床曲轴横放，维修方便。刚性离合器，结构简单。压塌式保险器，超载时可使整机不受损。带式制动器，调整方便。较大喉口深度，适应于大尺寸板材的冷加工。

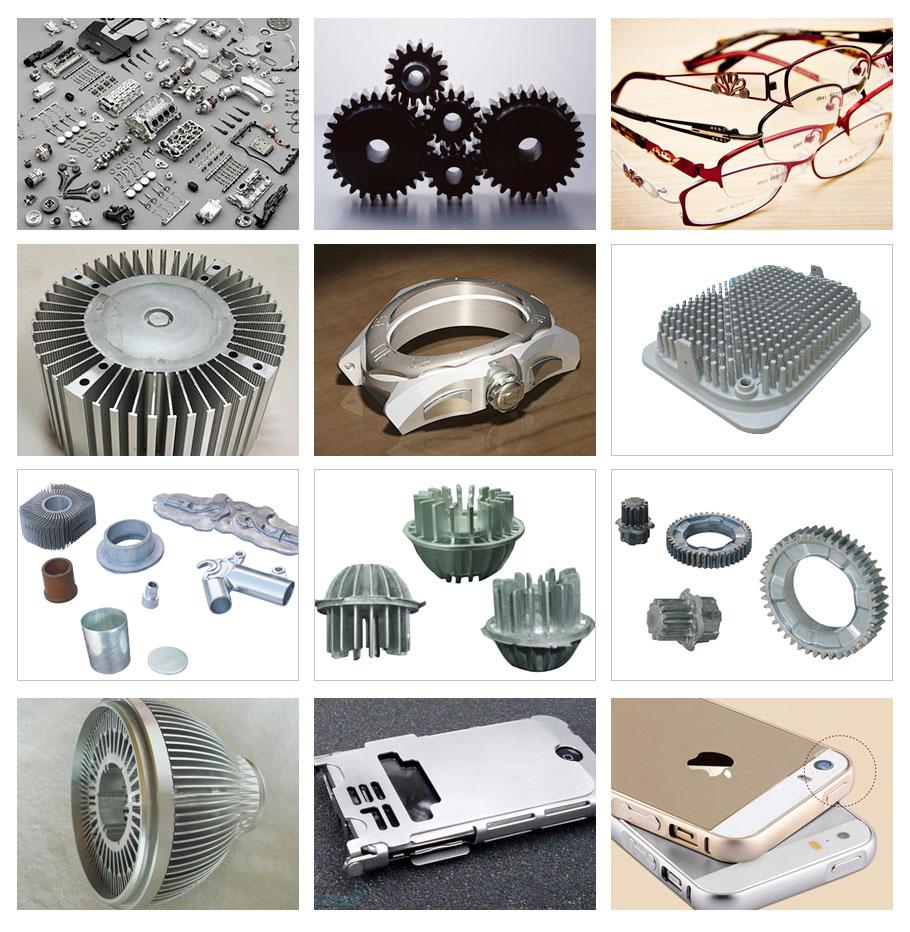

80吨可倾冲床可冲零部件
