商品名称：	J23-100T可倾冲床
品牌：	威力重工
服务热线：	0632-5681708

设备简介

　　J23-100T可倾冲床产品详情

　　国际标准型号：J23-100T 生产厂家：山东威力重工机床有限公司最小采购量：不限是否提供加工定制：是类型：普通冲床动力类型：机械传动作用对象材质：金属产品类型：全新是否现货：是

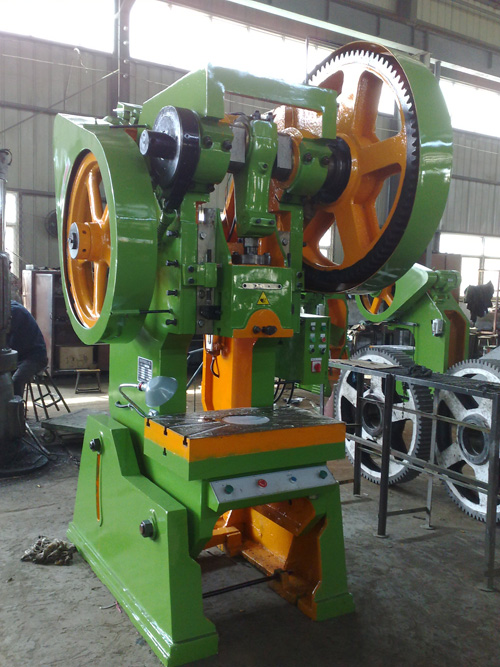

100吨可倾冲床车间实拍图

　　J23-100吨开式可倾冲床的详细构造：

　　J23-100吨开式可倾冲床上模是整副冲模的上半部，即安装于压力机滑块上的冲模部分。上模座是上模最上面的板状零件，工件时紧贴压力机滑块，并通过模柄或直接与压力机滑块固定。下模是整副冲模的下半部，即安装于压力机工作台面上的冲模部分。下模座是下模底面的板状零件，工作时直接固定在压力机工作台面或垫板上。刃壁是冲裁凹模孔刃口的侧壁。刃口斜度是冲裁凹模孔刃壁的每侧斜度。气垫是以压缩空气为原动力的弹顶器。反侧压块是从工作面的另一侧支持单向受力凸模的零件。

　　J23-100T可倾冲床主要部件介绍

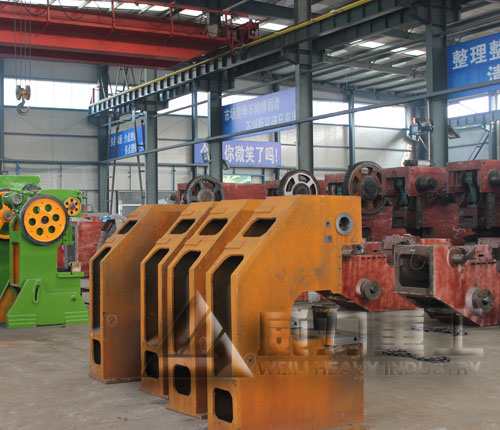

　　1）床身部分：床身与工作台是铸成一体的铸铁件。

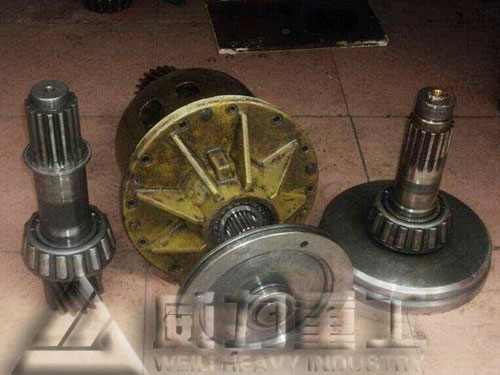

　　2）离合器：压力机不进行工作时，操纵器的凸轮推挡着转键的尾部，使其工作部分的月牙形狐完全陷入曲轴半圆槽内。此时，曲轴空转，滑块停于上死点；压力机工作时，操纵器的凸轮转过一个角度，让开转键尾部，由弹簧作用，转键转动45°，工作部分背部进入中套三个圆槽中的任意一个，离合器处于结合位置，飞轮带动曲轴转动，滑块作上下运动。

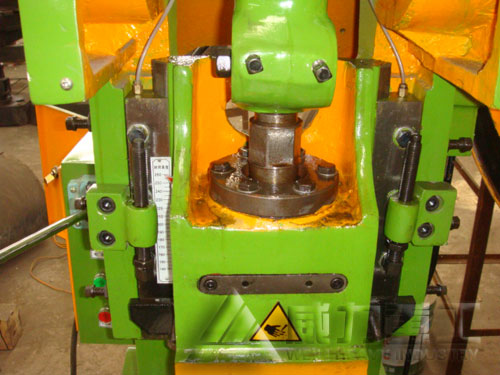

　　3）滑块：在滑块中，与调节螺杆球头接触的球碗下面有压踏式保险器，保证了在超载时不会损坏压力机。打开正面的方盖，可以换保险器。

　　4）制动带：曲轴左端装有一个偏心式制动带，当离合器脱开，克服滑块往复运动的惯性，保证曲轴停在上死点。

　　5）操纵器：操纵器时控制离合器结合与分离的机构。转换操纵器拉杆的连接位置，可获得单次行程和连续行程两种动作。

　　J23-100吨开式可倾冲床的技术参数

技术参数\型号	单位	J23—100T
公称力	kN	1000
公称力行程	mm	10
滑块行程	mm	130
滑块行程次数	min-1	45
最大装模高度	mm	430
装模高度调节量	mm	100
滑块中心到机身距离	mm	260
垫板厚度	mm	95
立柱间距	mm	420
工作台尺寸（前后×左右）	mm	500*900
工作台孔尺寸（孔径）	mm	250
滑块底面尺寸（前后×左右）	mm	320*400
模柄孔尺寸（直径×深度）	mm	60*75
主电机功率	kw	7.5
压力机整机外形尺寸(前后×左右)	mm	1880*1450
压力机高度	mm	2900
压力机整机重量约	kg	6500

　　J23-100吨可倾冲床用途

　　●适合于落料、冲孔、成形、弯曲、浅拉伸等多种冷冲压工艺的实现。

　　●广泛应用于电子元件、仪器仪表、五金工具、玩具、车辆、机械、家机具,太阳能等工业领域。

　　J23-100T可倾冲床的安装

　　1冲床校正平后，装好地脚螺栓，再灌注混凝土，等混凝土完全凝固后，均匀地拧紧地脚螺栓的螺母，再用水平仪复校工作台的水平度，接地线应妥当接好。

　　2冲床必须在基础完全凝固后，才能开始工作。

　　3冲床安装完毕后，用煤油把冲床表面的防锈油脂洗去，清洁时注意不要损坏油漆的表面，同时清洗各油孔，油路和油标，并保持经常清洗，擦洗时不得使用金属或砂布。

　　J23-100吨开式可倾冲床工作过程中需注意事项

　　(1)应定时用手动润滑油泵向润滑点压送润滑油

　　(2)压力机性能未熟悉时，不得擅自调整压力机

　　(3)绝对禁止同时冲裁两层板料

　　(4)发现工作不正常应立即停止工作，并及时检查。
