一、63吨气动冲床整机简介



　　威力重工63吨气动冲床型号为JF21-63T,机身钢板焊接而成，刚性好，外型美观，变形小。滑块六面导向，导轨长且精度高，可延长模具寿命。气动干式离合器，噪音小，寿命长。压塌式保险或液压过载保护装置，保护压力机零件及模具的安全，使用方便、可靠。浓油自动润滑系统．确保机床运转顺利。PLC电气控制系统，可搭配各种自动化设备。具有急停、寸动、单次、连续操作规范。可选配光电保护、传动输出轴、顶料装置，气垫等装置。



　　该系列机器适合于落料、冲孔、成形、弯曲、浅拉伸等多种冷冲压工艺的实现。广泛应用于电器、仪器、车辆、机械、农机、五金等工业领域。

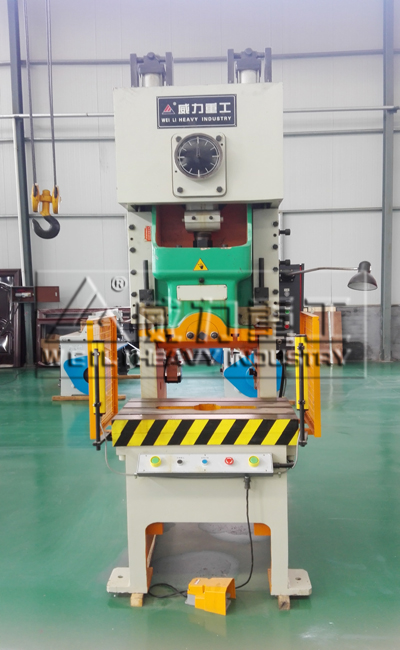

威力重工63吨气动冲床

　　二、JF21-63T气动冲床技术参数

技术参数/型号			JF21-63T
公称力		kN	630
公称力行程		mm	4
滑块行程		mm	100
行程次数	固定	min-1	50
	可变Variable		40-60
很大装模高度		mm	270
装模高度调节量		mm	70
滑块中心至机身距离		mm	270
工作台板尺寸（前后×左右）		mm	470X750
工作台板落料孔尺寸		mm	φ160
工作台板厚度		mm	80
滑块底面尺寸（前后×左右）		mm	400 480
模柄孔尺寸（直径×深度）		mm	φ50 60
立柱间距离		mm	560
立电机功率		KW	Y132S-4/5.5
外形尺寸（前后×左右×高）		mm	1615X1200X2570
净重		Kg	5500

　　三、JF21-63T气动冲床性能特点



　　1、以压缩空气为动力源，效率高且容易操作，可减少劳动力，可适宜于人工操作、自动化流水线一体化作业



　　2、结构简单、操作方便、价格便宜、性能优越、没有油压系统和电动待机时所产生的噪音，可节省电力消耗降低生产成本，具有很高的性价比。



　　3、处理容易调整，只需调整气压压力就可调达所需压力，成本率高。配有抗转动的导向棒、导向板、精度高，能适应精密冲载



　　4、可根据不同的产品和模具，调整高度‘速度、行程、压力大小和冲压时间；



　　5、可选用双手控制按钮和脚踏开关，可增加保护装置、加热模具、高温控制及压力传感器，操纵装置和预控装置符合安全标准，确保操纵人员的人身安全。

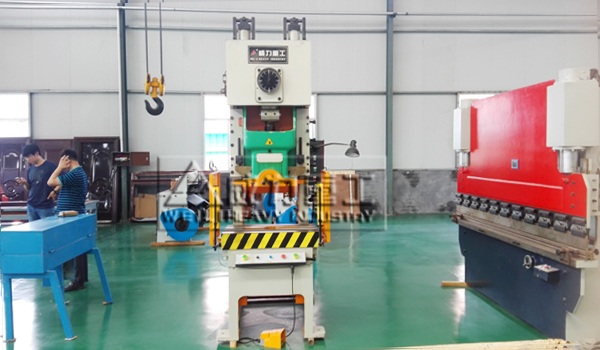

威力重工气动冲床展厅一角

　　四、63吨气动冲床主要配置：



　　1)机体：采用Q235-B,钢板焊接，颜色为灰白色；



　　2)曲轴由45#钢锻打制作;



　　3)连杆瓦是铜的;



　　4)滑块由盘式电机(浙江三门)电动调节调节装模高度实现数显;



　　5)滑块采用矩形六面体加长导轨、配青铜衬板，导向精度高;



　　6)滑块上下运动由两个气缸辅助控制;



　　7)操纵器由气缸拉动;



　　8)气缸使用无锡华通;



　　9)主要电器元件使用正泰、天正电器;



　　10)使用自动加油，油泵为瑞庆电器厂、DINGSHEN生产的产品;



　　11)干式离合器，凸轮控制器为无锡振华机械生产;



　　12)仪表为雷尔达仪表公司生产;



　　13)油雾器三联阀为上海山耐斯气动元件;



　　14)电机使用南京环球电机;



　　15)PLC为台达电子;

　　气动冲床如何防震？



　　防震垫铁是冲床安装不可缺少的一种辅件。根据传统的安装方法,一般要进行挖预留孔、放上冲床、串入地脚螺栓、灌注水泥、待水泥保养期(需2~3个星期)满后再调整水平、拧紧地脚螺栓的螺母。这样势必造成安装周期长、施工费用高。冲床垫脚在安装冲床不需设置地脚螺栓与地面固定，良好的减震和相当的垂直挠度，使冲床稳定于地面。节省安装费用，缩短安装周期。



　　冲床防震垫铁的使用方法：将所需斜斜垫铁放入冲床地脚孔下，穿入螺栓，旋至和承重盘接触实，然后进行冲床水平调节（螺栓顺时针旋转，冲床升起）；调好气动冲床水平后，旋紧螺母，固定水平状态。因为橡胶的蠕变现象，在斜垫铁立刻次使用时，两星期以后调节一次冲床水平。
