80吨冲床_JH21-80T气动冲床
JH21系列气动冲床是高性能压力机，整机引进台湾技术，全部采用计算机辅助优化设计，用PROE、Solidworks软件进行假设各种模拟负荷试验，破坏性试验，受力分析，进行了设计验证，每一规格产品经过了严格性能试验和可靠性试验来确认。机床体现了人-机环境的协调和一致性。

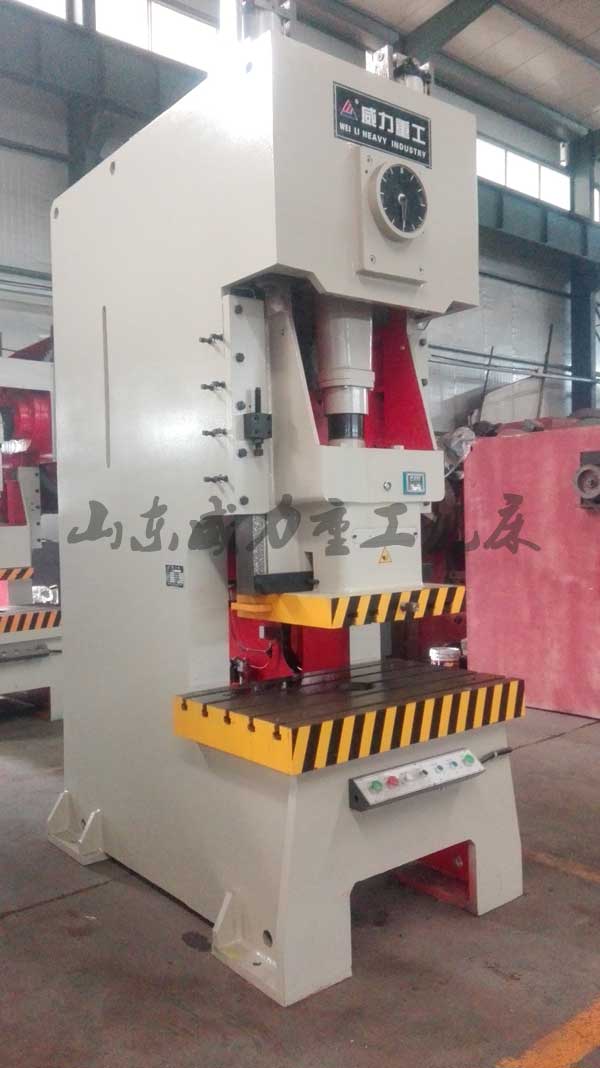

80吨气动冲床实物图

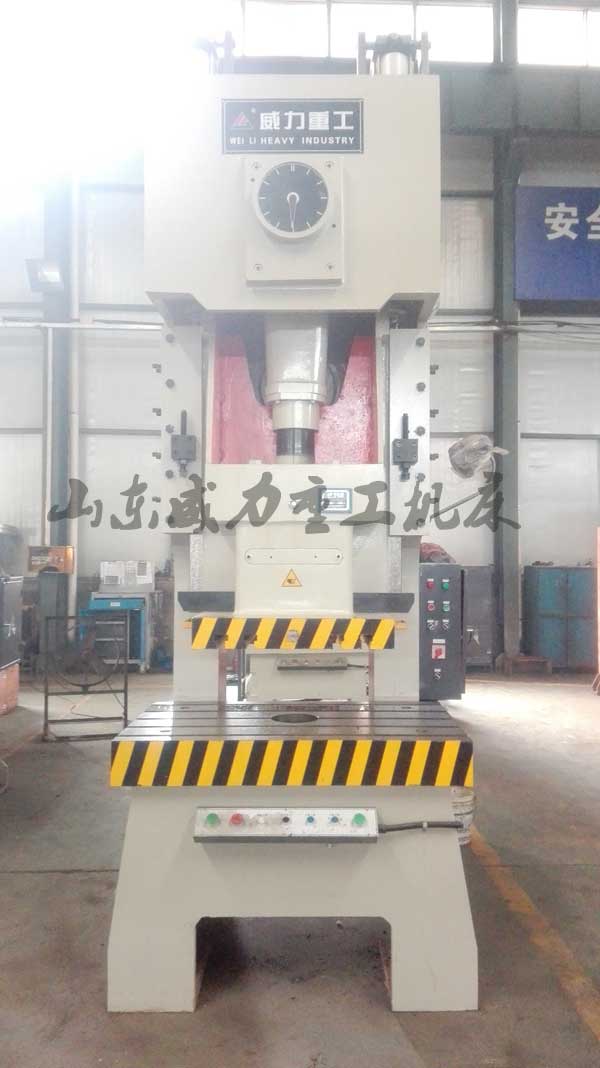

80吨气动冲床侧视图

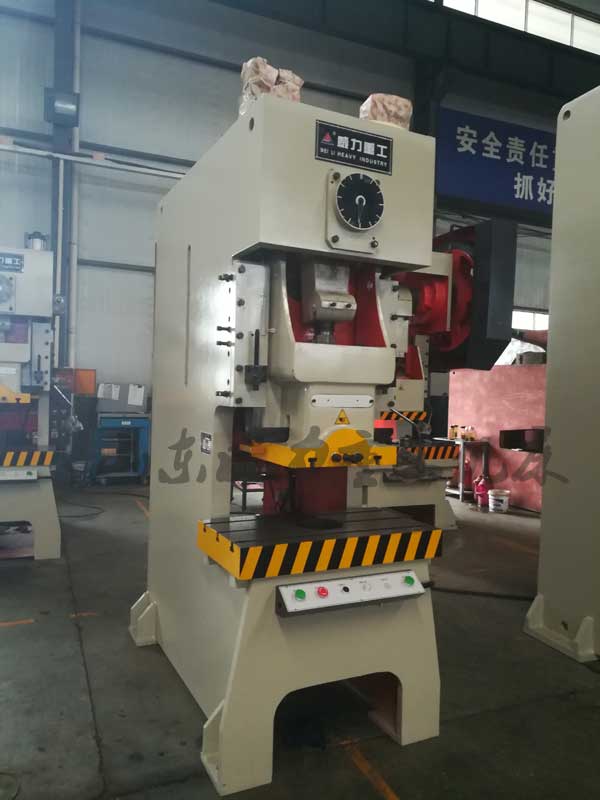

JH21-80T气动冲床图片
JH21-80T气动冲床结构特点和性能主要有以下几点：
（1）、整体造型美观，结构紧凑，占地面积小，体现了人-机环境的协调和一致性。
（2）、采用CAD优化设计的全钢焊接机身，刚性好，提高了加工的工件质量和模具的寿命。
（3）、滑块采用六面导轨，导轨与镶条采用特殊材料和特殊加工处理，导向长、耐磨损、精度高。球头采用软氮化处理。产品带液压过载保护，反应灵敏，动作简单可靠。产品配备电动调模装置，装模高度由电机调整，数值可以从数字式计数器中读出。
（4）、采用干式摩擦离合器-制动器，气弹簧连锁，传动平稳、噪音低、寿命长、精度高；该产品运动部件中摩擦副均经淬火或软氮化等特殊处理，延长和保证了机床的寿命。
（5）、机械、电气的设计与制造执行当前的国家标准，完全符合人、机安全和环保标准要求。根据人体工程原理设计的操作界面，操作者有较舒适的工作姿态。主要电器元件选用德国公司产品，该公司的产品完全按照德国公司标准制造，稳定、可靠。
（6）进口德国PLC装置，双手操作，气压保护等多种检测功能，并留有自动送料输出接口，便于搭载其它装置和周边设备，便于自动化和功能扩展。该系列压力机具有寸动、连续、单次，各动作相互联锁。
（7）、润滑主系统采用机动逐点打油。
（8）、气动元件采用双联电磁阀。气动元件（油雾器、分水滤清器、调压阀）装于机身内侧，元件外层带金属保护罩。调节气压方便，气源处理性能好；双联电磁阀安全可靠。
（9）、滑块有平衡装置，平衡滑块重量，消除间隙，提高平稳性和精度。
(10)压力机电气控制部份设置机械手接口，能实现多机连线自动化生产。

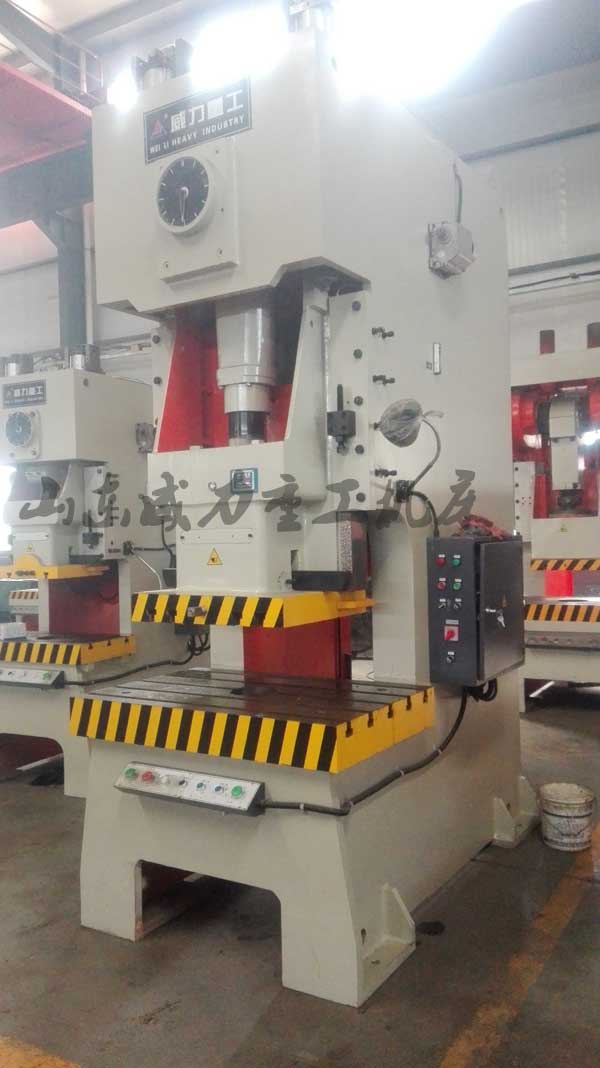

80吨气动冲床车间装配图
JH21-80T气动冲床主要技术参数：
|
|
JH21-80 |
|
|
公称力 |
KN |
800 |
|
公称力行程 |
mm |
2 |
|
滑块行程 |
mm |
140 |
|
行程次数 |
min |
20-80 |
|
最大装模高度 |
Mm |
320 |
|
装模高度调节量 |
Mm |
60 |
|
滑块中心至机身距离 |
Mm |
310 |
|
工作台板尺寸（前后×左右） |
Mm |
600×1000 |
|
机身工作台孔尺寸 |
mm |
260×520 |
|
工作台板厚度 |
Mm |
120 |
|
滑块底面尺寸（前后×左右） |
mm |
420×560 |
|
模柄孔尺寸（直径×深度） |
mm |
φ50×80 |
|
立柱间的距离 |
mm |
680 |
|
电动机功率 |
KW |
11 |
|
外形尺寸（前后×左右×高） |
mm |
1850×1280×2850 |
|
净重 |
KG |
10000 |
JH21-80吨气动冲床_80T高性能冲床使用注意事项：
1、严禁将材料重叠起来冲压。
2、修理模具时必须停机关闭设备电源，将模具拆下进行维修，严禁在设备上进行维修。
3、高性能冲床厂家要求工作人员在更换非整体时模具时，必须支撑垫木进行防护。
4、脚踏和手动操作不能同时进行，操作时只能选择其一种。
5、工作中严禁将手或身体任何部位伸入冲头、冲模之间。
6、脚踏操作时，高性能冲床厂家严禁将脚始终放在脚踏开关上，禁止改变脚踏机构或垫任何物件。
7、安装更换修理模具时禁止将气源关闭。
8、从手动状态转为脚踏操作时，必须先打到断开状态停顿1-2秒后在转到脚踏状态。
9、操作前必须将控制柜上选择寸动状态，严禁使用连续行程操作。
10、当发现冲床冲击与自动落下有异声时必须停止工作，并及时报修。
11、禁止酒后操作冲床，在操作时不准与他人说笑、打闹，思想要高度集中，两人以上同时操作时，必须有一人负责指挥，夜间工作时要有足够的照明。
12、要求工作人员在工作中因事离开时，不得委托他人代管，必须停机后在离开。
13、工作完毕后应切断电源，清理边角料，工具物件放置整齐，将设备擦拭清理干净，工作台涂油防护后方能离岗。
