160吨气动压力机(带气垫)
在大型冲床上压制大型零件或深的拉伸件时常采用气垫，又称拉伸垫。除用来拉伸时压力防止起皱外，还可作顶料或作工件底部成型用。下面是山东威力重工机床有限公司为客户定做的一台160吨气动压力机(带有气垫装置)。
160吨气动压力机车间实物图展示：

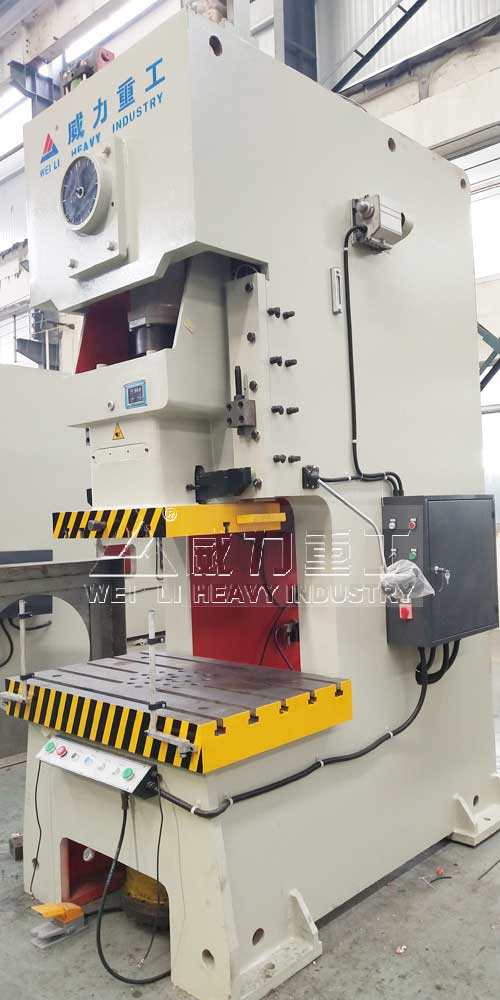

160吨气动冲床带气垫装置

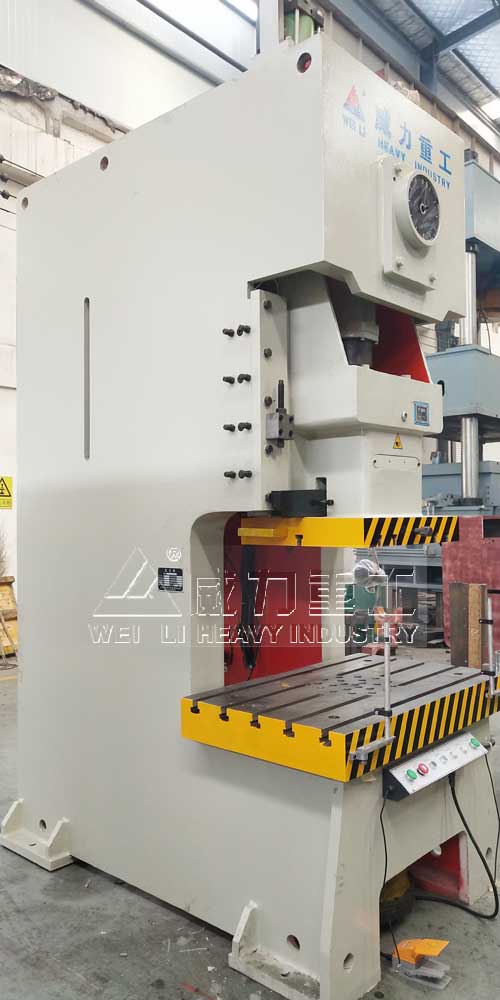

JH21-160T气动压力机图片
气动压力机外形图片
160吨气动压力机性能特点：
■高钢性机架设计，采用钢板焊制，经过消除内应力工艺处理，提高了整机精度的稳定性和可靠性能。
■传动中心与机器整体的中心一致，确保冲压的稳定。
■为保证机器运转的相对平稳性，采用对称两只平衡器装置设计方式。
■调模精密高达0.1mm，安全、便捷、可靠。
■曲轴、齿轮组、连杆等部件，经硬氧化和研磨等工艺处理后，具有极高的综合性能和耐度性。
■采用高度灵敏、可靠的离合器/刹车器装置和顶尖的双联电磁阀，过载保护装置，确保压力机滑块运转及停止的*性与安全性。
■机器结构设计合理，便于实现自动化生产，降低成本，提率。
■先进的设计理念，低噪音，低消耗，节省能源。
160吨气动压力机主要技术参数：
|
型号 技术参数 |
单位 | JH21-160 | JH21-200 | JH21-250 | JH21-315 | JH21-400 | |
| 公称力 | kN | 1600 | 2000 | 2500 | 3150 | 4000 | |
| 公称力行程 | mm | 6 | 6 | 8 | 8 | 10 | |
| 滑块行程 | mm | 180 | 200 | 200 | 200 | 200 | |
| 滑块行程次数 | 次/min | 45 | 40 | 40 | 30 | 25 | |
| 很大装模高度 | mm | 400 | 450 | 450 | 430 | 430 | |
| 装模高度调节量 | mm | 110 | 110 | 110 | 120 | 120 | |
| 滑块中心道机身距离 | mm | 390 | 430 | 450 | 420 | 420 | |
| 工作台尺寸 | mm | 760*1200 | 840*1400 | 880*1500 | 800*1400 | 800*1400 | |
| 工作台板孔尺寸 | mm | Φ180 | Φ200 | Φ250 | Φ280 | Φ280 | |
| 工作台板厚度 | mm | 150 | 180 | 180 | 170 | 180 | |
| 滑块底面尺寸 | mm | 580*700 | 650*880 | 700*930 | 650*850 | 650*850 | |
| 模柄孔尺寸 | mm | Φ70*100 | Φ70*100 | Φ70*100 | Φ70*90 | Φ70*90 | |
| 立柱间距 | mm | 660 | 820 | 950 | 920 | 960 | |
| 电动机 | 型号 | Y180L-6 | Y200L1-6 | Y200L2-6 | Y225M-6 | Y250M-6 | |
| 功率 | KW | 15 | 18.5 | 22 | 30 | 37 | |
| 外形尺寸 | 长 | mm | 2040 | 2370 | 2690 | 2770 | 2850 |
| 宽 | 1360 | 1600 | 1630 | 1650 | 1650 | ||
| 高 | 3300 | 3900 | 3900 | 3550 | 4450 | ||
| 整机重量 | kg | 13200 | 19500 | 22000 | 25000 |
31000 |
|
