今日为大家介绍的是威力重工牌40吨开式可倾冲床，国标型号为J23-40T,开式可倾系列为J23代号，其机身的工作台是可以向倾斜一定的角度，方便成品或废料从机身滑出。一般固定台机身可以是铸件，也可以是钢板焊接的。而可倾机身基本都是铸件的，可倾机身需要在机身下面加装左右机架及调整结构等附件。从目前实际情况来看一般很少有客户用可倾机身进行倾斜的。

威力重工40T开式可倾斜冲床

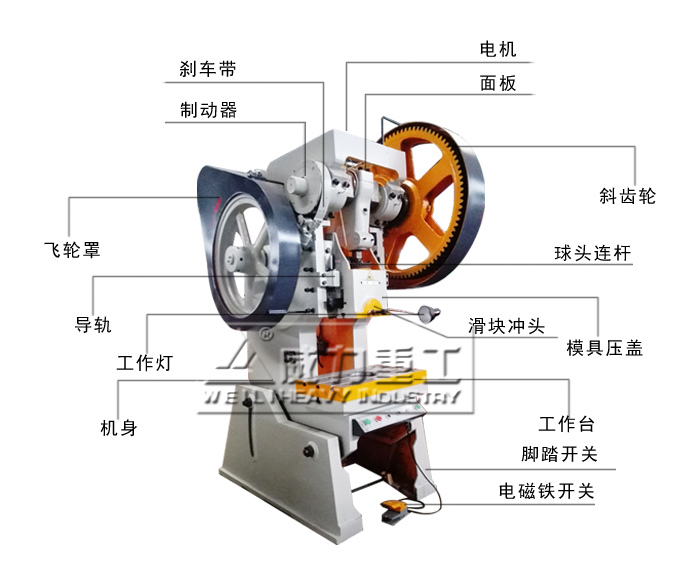

　　40吨冲床主要部件



　　1）床身部分：床身与工作台铸成一体的铸铁件。



　　2）离合器：压力机不进行工作时，操纵器的凸轮推挡着转键的尾部，使其工作部分的月牙形狐完全陷入曲轴半圆槽内。此时，曲轴空转，滑块停于上死点；压力机工作时，操纵器的凸轮转过一个角度，让开转键尾部，由弹簧作用，转键转动45°，工作部分背部进入中套三个圆槽中的任意一个，离合器处于结合位置，飞轮带动曲轴转动，滑块作上下运动。



　　3）滑块：在滑块中，与调节螺杆球头接触的球碗下面有压踏式保险器，保证了在超载时不会损坏压力机。打开正面的方盖，可以换保险器。



　　4）动带：曲轴左端装有一个偏心式制动带，当离合器脱开，克服滑块往复运动的惯性，保证曲轴停在上死点。



　　5）操纵器：操纵器时控制离合器结合与分离的机构。转换操纵器拉杆的连接位置，可获得单次行程和连续行程两种动作。

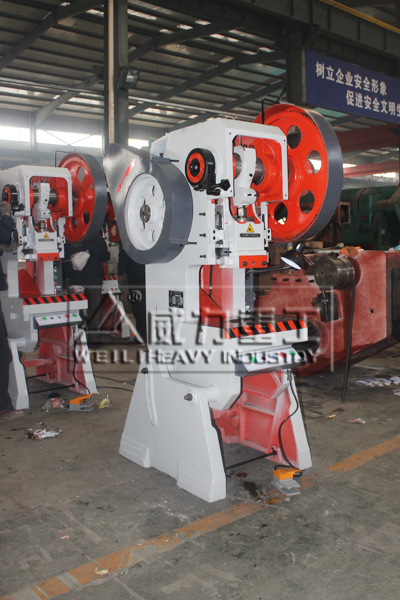

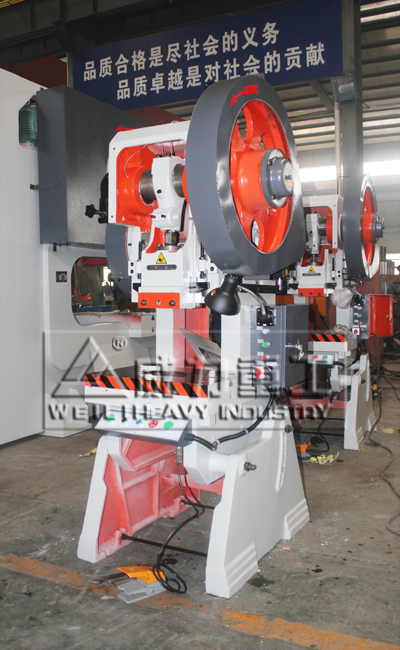

40吨冲床车间实物图

　　40吨冲床主要规格参数

项目名称	单位	J23-40T
公称力	kN	400
公称力行程	mm	6
滑块行程	mm	80
滑块行程次数	min-1	50
很大装模高度	mm	270
装模高度调节量	mm	60
滑块中心到机身距离	mm	210
垫板厚度	mm	70
立柱间距	mm	260
滑块底面尺寸（前后×左右）	mm	190×210
工作台尺寸（前后×左右）	mm	410×630
模柄孔尺寸（直径×深度）	mm	Φ50×70
工作台孔尺寸（孔径）	mm	Φ150
落料孔尺寸	mm	Φ150
主电机功率	kw	4
压力机外形尺寸（前后×左右）	mm	1500×1100
压力机高度	mm	2220
机身很大可倾斜角度	Deg	30°
压力机整机重量	kg	2100

　　40吨冲床产品特点



　　40吨冲床广泛应用于电子、通讯、电脑、家用电器、家具、交通工具、（汽车、摩托车、自行车）五金零部件等冲压及成型。



　　1．⑴高刚性、高精度机架，采用钢板焊接，并经热处理、消除了机身锝内应力以使设备长期稳定工作不变形。



　   　⑵结构件负荷均匀，钢性平衡。



　　2．稳定的高精度：



　　设备主要部件曲轴、齿轮、传动轴等部位均经硬化热处理后在研磨加工都有很高的耐磨性，长期性能稳定，确保了高精度稳定的要求。



　　3．操作性能可靠、安全：



　　之所以操作方便、定位准确是因为采用了区别于传统的刹车器，离合器/刹车器的组合装置具有很高的灵敏度，再加上高端设备通用的双联电磁控制阀以及过负荷保护装置，确保了冲床滑块高速运动及停止的精确与安全性。



　　4．生产自动化、省力、效率高。



　　冲床可搭配相应的自动送料装置，具有送料出错检测、预裁、预断装置，可完全实现自动化生产，成本低，效率高。



　　5．滑块调整机构：



　　滑快调整分为手动调整电动调整，方便可靠、安全、快捷，精度可达0.1mm。

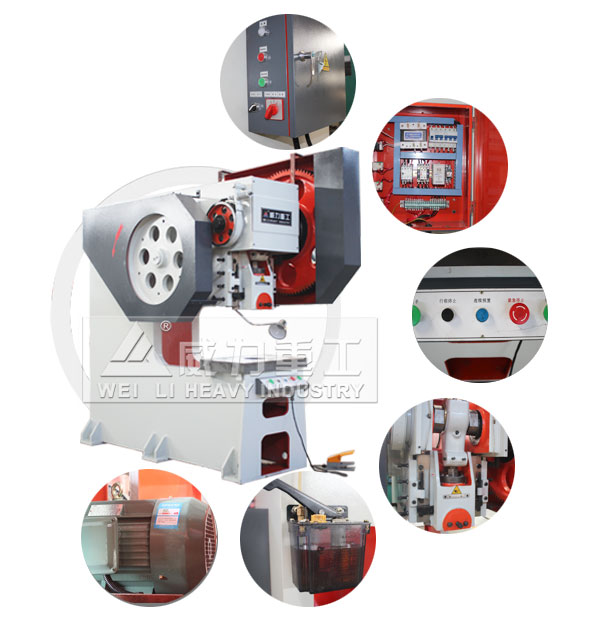

40吨冲床局部细节展示

威力重工40吨可倾冲床通用性好,机身在一定范围内可以倾斜,便于冲床成品或废料从冲模上滑下。●采用单级传动，运转平衡，嘲音小，内设转键离合器，具有单次和连续操作规范。 ●滑块内装有压塌式保险器，以保护机床及模具安全。 ●本系列压力机外型美观，机构调整维修保养方便。可广泛应用于冲孔、落料、切断、弯曲、成型、浅拉伸等工艺.
