机械冲床中导柱和导套怎么理解？



　　导柱客户导套是针对冲床模具来说的，冲模的导柱主要起到上下模的冲裁间隙导正作用，每当冲床里面的上、下模座在做相对运动的时候，导柱是能够为它们提供导向的圆柱形零件，而与导套相比较，很大的不同的就导套是管状零件，导柱则是圆柱形零件。大部分情况下，导柱都是固定在机械冲床下模座的，与固定在上模座的导套配合使用。

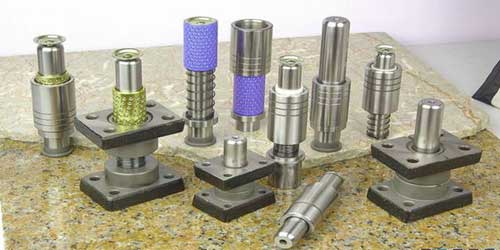

冲床导柱导套

　　至于冲床导柱和导套的长度,那要根据实际情况,.比如那种十字架(带凸台)在资料书中查L,你根据6块模板及上模座的总厚度再减掉10mm,取整数就可以作为导柱型号L规格.导套的长度,要根据冲床的行程大小,以开模状态导柱导套不分离并且重合30mm以上为参考.如果冲床行程很小,那一般选导套80-100长久可以.
