125吨冲床保险块尺寸是多大的？



　　125吨冲床保险片（也叫保险器或保险块）是装在冲床滑块内，保护滑块在超负荷冲压时它首先损坏，从而保护其他零部件不损坏的保护零件，是个易损件。一般由45钢，经过粗车加调质加工而成，材料需要每批进行压塌试验，以确定材料的抗拉性能，来确定剪切厚度值。

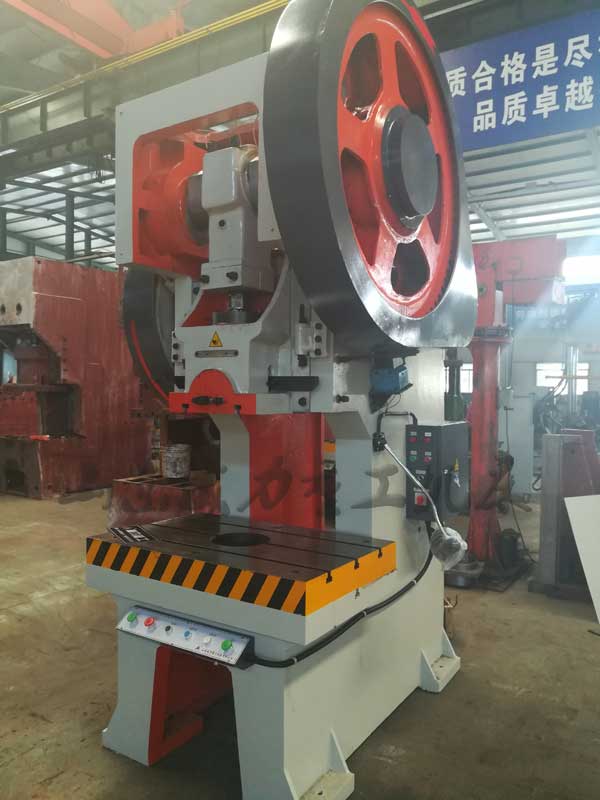

125吨冲床图片

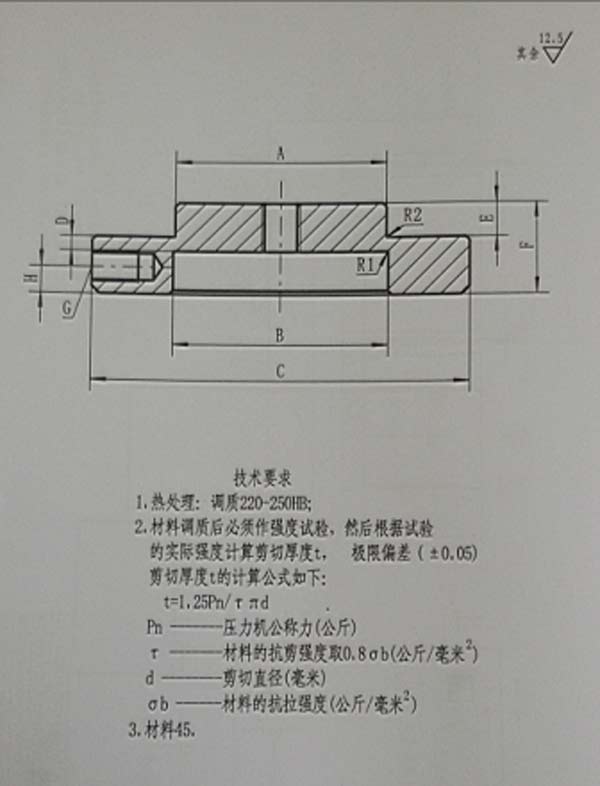

冲床保险块

　　下面给出一款125吨冲床保险块的各部位尺寸值，建议参考使用（具体尺寸由于各厂家冲床滑块的尺寸不同，会略有区别）。A=Φ100，B=Φ101，C=Φ134，D=6
.12，E=9.5，F=26，G=M8，H=8，R1=0.2，R2=0.2。其中D尺寸就是剪切厚度值，决定保险器压塌的具体吨位。

冲床保险块尺寸计算公式

　　如何计算125吨冲床保险块尺寸是否合理？



　　冲床保险块计算公式bait=1.25Pn/ζЛd，其中duPn为公称力（单位zhiN），ζ为材料的抗剪强dao度取0.8倍的抗拉强度（单位MPa，N/mm2），Л为圆周率。



　　冲床保险块一般取45钢材料，并经过调质处理进行精加工，调质要求在HB220—250左右为宜。计算公式主要是计算剪切百度t值，一般外圆、内孔、总厚度根据滑块内孔与安装尺寸来确定。



　　125吨冲床新装保险块由于未受冲压负荷，厚度没有变化，因此将球盖压紧后，保险块不易被抽出来。这时可通过在球盖与滑块接合面加装调整垫的方式来增加此处间隙，达到抽出保险块的目的，建议加0.10左右的铜垫片进行试试。
