手动调模装置在机械冲床上的应用



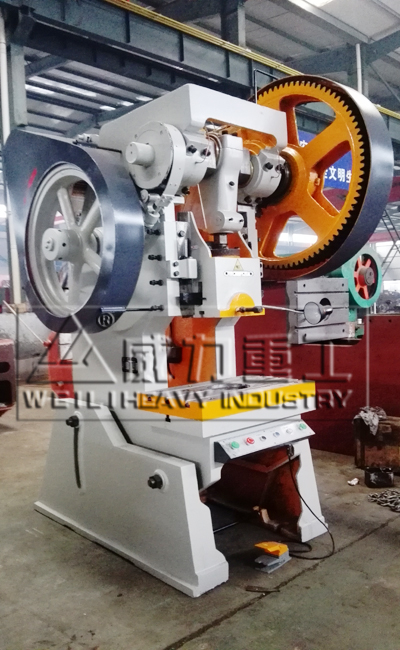

　　机械冲床模高调整方式有电动调模和手动调模两种方式，小吨位机械冲床因空间有限无法安装电动调模装置，因此都使用的是手动调模装置来进行模具的调节。

　　小吨位机械冲床手动调模装置由球头螺杆、大齿轮、球头压盖、过负荷油缸和内底座组成主体结构，其中过负荷油缸居中安装在内底座的上端，过负荷油缸的内部布置有活塞，活塞的上端竖直布置有球头螺杆，球头螺杆的下端球头的上侧安装有球头压盖，球头压盖与过负荷油缸上沿之间安装有大齿轮，大齿轮一侧的内底座上竖直安装有小齿轮轴，小齿轮轴上安装有小齿轮和锥齿轮，小齿轮轴的上端箱体侧壁上横向安装有套筒，套筒中安装有动力输入轴，动力输入轴的一端安装有与锥齿轮相啮合的锥齿轮，球头螺杆的上端外侧通过螺纹连接有螺帽，螺帽的外侧安装固定有连杆。



　　机械冲床手动调模装置小齿轮轴的一侧竖直安装有数显传动轴，数显传动轴的下侧安装有与小齿轮相啮合的数显传动齿轮，数显传动轴的上端安装固定有数显接头，数显接头的下端的数显传动轴上安装有压盖。活塞的上端与过负荷油缸的上沿之间安装有限位螺母，活塞与过负荷油缸的内侧底面之间存在一段间隙。大齿轮与球头压盖之间固定连接，球头螺杆通过销钉与球头压盖相连接。



　　实际对小吨位机械冲床进行模高调整时，手动转动手动调模装置的动力输入轴，带动锥齿轮和锥齿轮转动，锥齿轮带动小齿轮轴转动，小齿轮带动大齿轮转动，大齿轮和球头压盖—起转动，通过销钉带动球头螺杆转动，球头螺杆的转动通过螺纹连接带动螺帽和连杆上下移动来调整模高。小齿轮的转动通过数显传动齿轮带动数显传动轴转动，并通过数显接头与外部数显装置相连，将模高的信息显示出来。活塞的下端与过负荷油缸之间充满了液压油，在球头螺杆过载时起到保护作用。高速冲床模高调整安全、稳定、可靠、实用。
