冲床冲压模具有哪几种？



　　冲模是冲床冲压生产中必不成少的模具。冲模根本上可分为简单模、持续模和复合模三种。

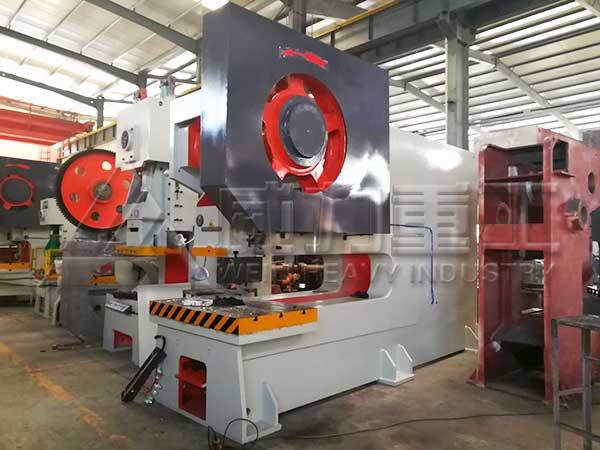

山东威力重工冲床车间

　　（1）简单冲模简单冲模是正在冲床的一次冲程中只完成一个工序的冲模。图3—17便是落料或冲孔用的简单冲模，简单冲模的拆配图如图3-18所示。工做时条料正在凹模上沿两个导板9之间送进，碰到定位销10为行。年代，重点研究激光拼焊板的冲凸模向下冲压时，冲下的零件(或废料)进入凹模孔，而条料则夹住凸模并随凸模一起回程向上活动。条料碰到卸料板8时(固定正在凹模上)被推下，那样，条料继续正在导板间送进。反复上述动做，冲下第二个零件。



　　(2)持续冲模冲床的一次冲程中，正在模具差别部位上同时完成数道冲压工序的模具，称为持续模，如图3—19所示。工做时定位销2对准预先冲出的定位孔，上模向下活动，凸模1停止落料，凸模4停止冲孔。当上模回程时，卸料板6从凸模上推下废料。那时再将坯料7向前送进，施行第二次冲裁。如此循环停止，每次送进间隔由挡料销控造。



　　(3)复合冲模正在一次冲程中，正在模具同一部位上同时完成数道冲压工序的模具，称为复合模，如图3—20所示。复合模的大特点是模具中有一个凸凹模1。凸凹模的外圆是落料凸模刃口，内孔则成为拉深凹模。当滑块带着凸凹模向下活动时，条料首先正在凸凹模1和落料凹模4中落料。落料件被下模傍边的拉深凸模2顶住，滑块继续向下活动时，凹模随之向下活动停止拉深。顶出器5和卸料器3正在滑块的回程中将拉深件9推出模具。复合模合用于产量大、精度高的冲压件。
