机械冲床中转键的作用以及工作原理



　　机械冲床里面的半圆的铁棒叫转键（或工作键），头部装有挡块（键尾），并有拉簧拉住，电磁铁控制下挡块（凸轮）。其工作原理是：齿轮由飞轮带动空转，当电磁铁得电，将操纵器座上的凸轮逆时针转一个角度，使键尾没有遮挡，键尾在拉簧拉力下，拨动转键转动，当键尾的半圆工作面或方工作面正好处于齿轮内中套的半圆孔或方槽工作面时，转键进入槽或孔内，从而将齿轮上动力传递到曲轴上，带动曲轴和滑块将旋转运动变成滑块上下的往复运动。

机械冲床转键

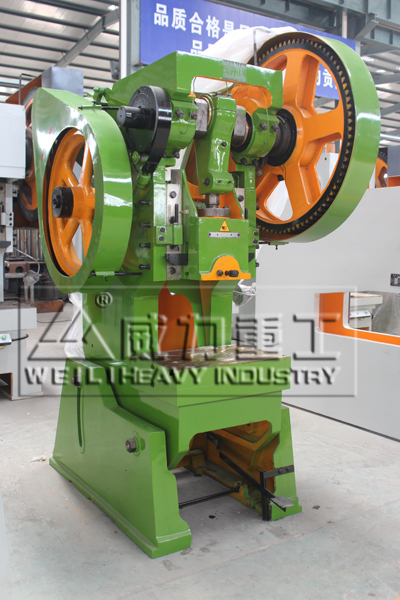

J23-80T机械冲床车间实物图

　　冲床的转键实际就是离合器的离合部件，是J23系列机械冲床的核心零部件之一，其作用是将飞轮或大齿轮的动力通过转键结合，将动力传递给曲轴，从而带动曲柄-滑块进行上下往复运动。转键的结构有半圆键、方键等，有单键和主辅的双键结构。



　　当机械冲床操纵器座上的凸轮挡块转动时，键尾失去阻力，在拉簧作用下将键尾向逆时针方向转动一个角度，使转键进行入中套的工作槽内，齿轮旋转的动力就通过转键传递给曲轴。当挡块复位，将键尾向右拨动一个角度，使转键脱开中套工作槽，曲轴失去动力停止。
