冲床球头连杆是什么？有啥作用？



　　球头球碗及其关联件结构是冲床核心装置之一，其实球头和连杆是两个部件，只不过他俩搭配在一起使用，在冲床上主要实现三个功能：

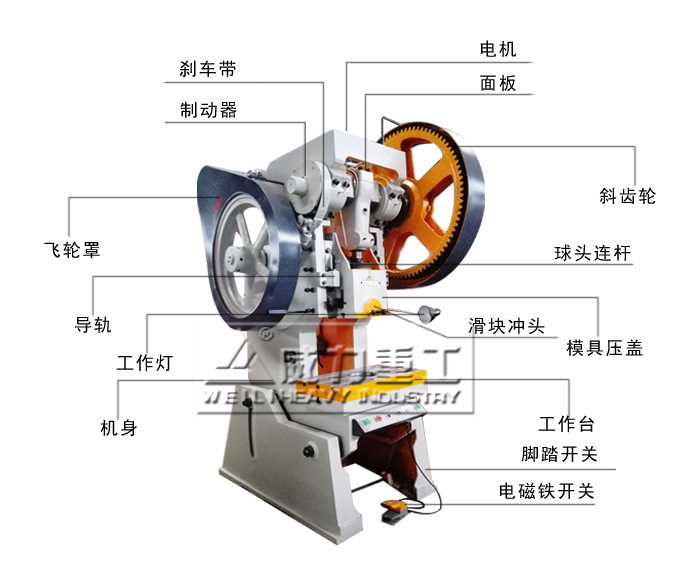

冲床部件详细说明图

　　一是冲床滑块模高调整；



　　二是油压过载保护及调节螺母与导柱螺杆螺纹间隙消除；



　　三是导柱螺杆带动滑块作上下往复运动进行冲压。



　　由于冲床球头球碗及其关联件结构要实现的功能多且结构复杂，所以，目前所采用的球头球碗结构多数为浸油润滑，润滑油储存在冲床上部的油室里，润滑油由油室靠重力向下流，然后润滑球头球碗等部位，这种润滑方式润滑油不能循环使用。



　　球头位于小型冲床连杆与滑块之间，用于将飞轮圆周运动的动力转换成滑块的直线往复运动，目前市场上的小型冲床球头都整体呈球形的，球头下部位于滑块的凹孔内时，球头其它位置会周向凸出，这样球头安装占用了较多小型冲床内部空间，使得球头机构整体体积较大，而且球头与冲床滑块的接触面积较小，导致球头单位面积压强较大，转接点精度较低，且球头在使用过程存在较易磨损的问题。



　　为从根本上解决这一问题，威力重工冲床专家为冲床研发设计了一种新型球头装置，其由传统的球形连接部改为圆鼓形连接部，这样使得下支撑块和套筒的体积较小，节省了制造材料，节约了制造成本。
