三种常见的驱动方式冲床介绍
三种常见的驱动方式冲床介绍
一、曲轴驱动的曲柄滑块机构
工作原理：曲轴旋转时，连杆作摆动和上、下运动，使滑块在导轨中作上、下往复直线运动。
特点：曲轴双端支承，受力好；滑块行程较大，行程不可调。大型曲轴锻造困难，受弯、扭作用，制造要求高。
适用范围：主要用于较大行程的中小型冲床上。

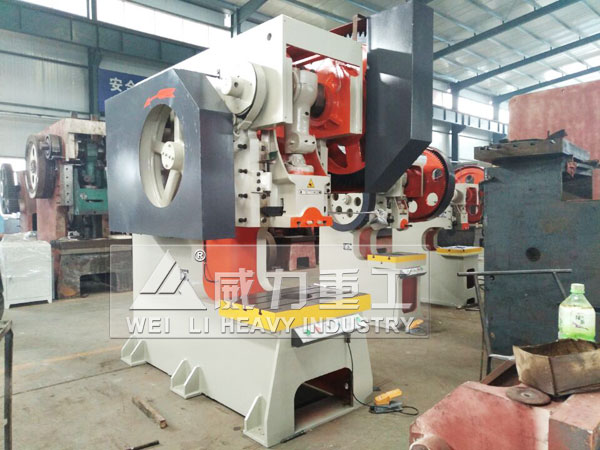

200吨曲轴冲床
二、曲拐驱动的曲柄滑块机构
工作原理：当曲拐轴转动时，偏心套的外圆中心以曲拐轴的中心为圆心做圆周运动，带动连杆、滑块运动。
特点：曲拐轴单端支承，受力条件差；滑块行程可调（偏心套或曲拐轴颈端面有刻度）。便于调节行程且结构简单，但曲柄悬伸刚度差。
适用范围：主要用于中、小型冲床上。
200吨深喉冲床
三、偏心齿轮驱动的曲柄滑块机构
工作原理：偏心齿轮在芯轴上旋转时，其偏心颈就相当于曲柄在旋转，从而带动连杆使滑块上下运动。
特点：偏心齿轮芯轴双端支承，受力好；偏心齿轮只传递扭矩，弯矩由芯轴承受；受力情况比曲轴好，芯轴刚度大。结构相对复杂，但铸造比曲轴锻造容易解决。
适用范围：常用于大中型冲床压力机上。
☆三种结构冲床的区别：
曲轴式压力机行程不可调；
偏心齿轮式和曲拐式压力机的行程可设计成可调节结构；
设备总体结构曲拐式更美观。
