冲床曲轴的结构和作用



　　曲轴是冲床的主要旋转机件，装上连杆后，可承接连杆的上下(往复)运动变成循环(旋转)运动。



　　冲床曲轴由偏心曲轴、两半圆形框架及调节螺杆组成，在偏心曲轴上设有对称的轴承台阶，台阶上安装圆锥滚子轴承，曲轴上部设有调整圆锥滚子轴承结合精度的连杆轴承座垫片，可通过旋转壳体一端的行程调节螺杆来调整连杆轴承座垫片与偏心轴承的结合，偏心曲轴损耗而引起的精度差的问题，而且各零部件能单独维修或更换，使得整体冲床稳定性可靠。

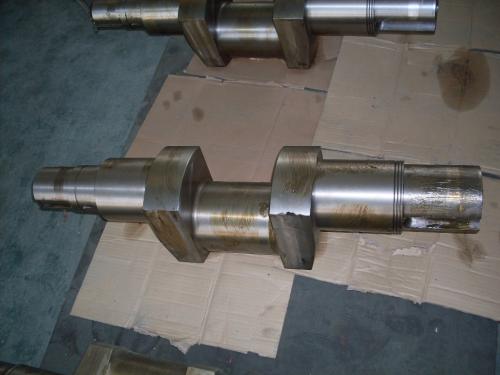

曲轴

　　曲轴冲床滑块经过导轨与机身构成滑动衔接，冲床滑块上部配有套设绷簧的拉杆，此绷簧底端抵靠于固定在机身的基座，另一端抵靠于固定在拉杆上的挡板。



　　冲床滑块上配有调整模具高度的调模设备，此调模设备系有调模杆、压板、调模块、固定座构成，调模块、固定座间的接触面为斜面并构成滑动合作，外周配有螺纹的调模杆与固定于机身上的压板的螺纹孔构成合作，调模杆的端部衔接于调模块并可推拉调模块使之可在固定座的斜面上作水平方向的移动;调模块顶部与翻滚体之外圈或套设于翻滚体外圈上的套贴靠。调模杆与调模块衔接的端部设为球头，此球头部插入调模块的T型槽中。



　　滑块在绷簧紧缩构成的向上的效果力以及曲轴旋转构成的向下的效果力的一起效果下，构成上下往复工作的冲压动作。
