160t冲床紧急制动装置是如何工作的？



　　紧急制动装置是确保冲床安全加工生产不可缺少的核心装置之一，特别是对于大吨位冲床而言冲压惯性更大，若仍使用普通的紧急制造装置，就会出现制动力矩不够，制动时间长，噪声大，使用寿命短等弊端。

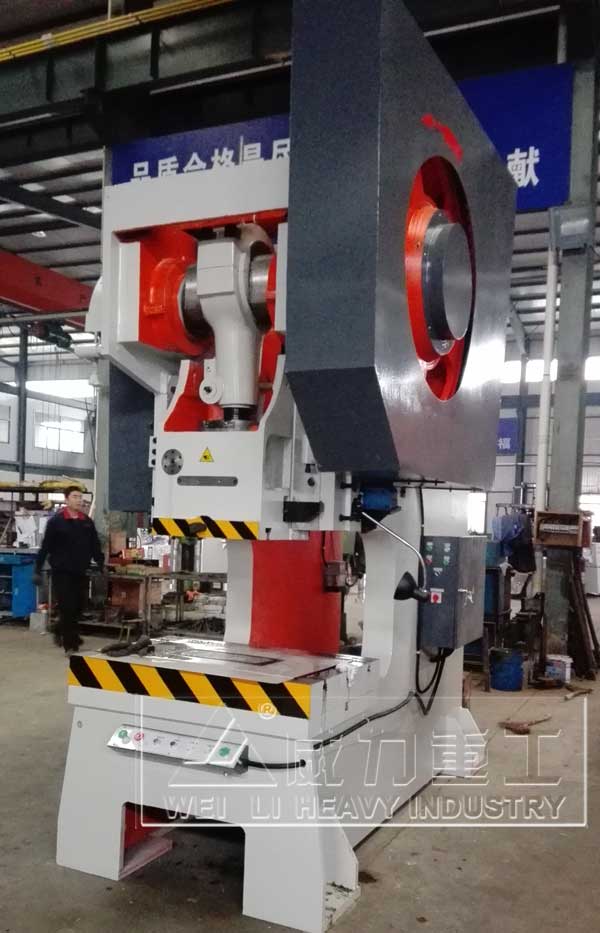

160t冲床车间实物图

　　为从根本上解决此种问题，山东冲床厂家为160t冲床设计了一种新型制动装置，其设于飞轮与冲床机身之间，大齿轮套在小型冲床曲轴上，与安装在曲轴轴线水平位置的后侧的制动器的制动轮啮合；底座被固定在冲床机身上，制动器的轴上套有摩擦盘、中间盘、制动轮，摩擦盘两侧和外缘与摩擦片均采用模压热铸成一体。



　　外侧设有与制动器同轴心的电磁离合器，电磁离合器内设有若干个圆周分布的弹簧，再用盖板盖住弹簧，并采用螺栓将电磁离合器、盖板、制动轮、中间盘、底座连接成一体，整套制动器安装在冲床机身右侧曲轴中心线水平向右，通过底盘上的螺孔，将制动器固定。



　　160t冲床实际使用时，主马达带动飞轮空转，双手按动按钮，冲床即开始工作，同时电磁离合器得电，盖板克服弹簧弹力，被电磁离合器产生的磁性吸入，摩擦片和制动轮脱离制动轮失却制动力，相啮合的大齿轮也失却制动力，转键在拉簧力的作用下，被旋转进入飞轮内圈的凹槽内，使曲轴与飞轮啮合，旋转的飞轮开始带动160t冲床曲轴正常工作.



　　当发生紧急情况时，光电开关得到信号，切断制动器电磁离合器电源，电磁离合器失却磁场，被压缩的弹簧推出盖板，压紧了制动轮和摩擦片，阻止了制动轮继续转动，同时也制止了与之啮合的大齿轮，大齿轮上的挡块克服转键的拉簧力，强制转键脱离曲轴，使曲轴与飞轮脱离，160t冲床曲轴停止工作，实现在紧急情况下的紧急制动，最大化保障冲压生产的安全。
