100吨开式可倾冲床飞轮的功能及结构



　　飞轮是100吨开式可倾冲床至关重要的部件，它能将马达空行程运转时的能量储存起来，在冲压时在释放出来，使得冲床马达的负荷均匀，使能量得到最佳化的利用。传统冲床的飞轮结构其中间筋板很薄，若用于高速冲床上则容易出现变形，因此高速冲床的飞轮结构与普通冲床的飞轮结构有很大的区别。

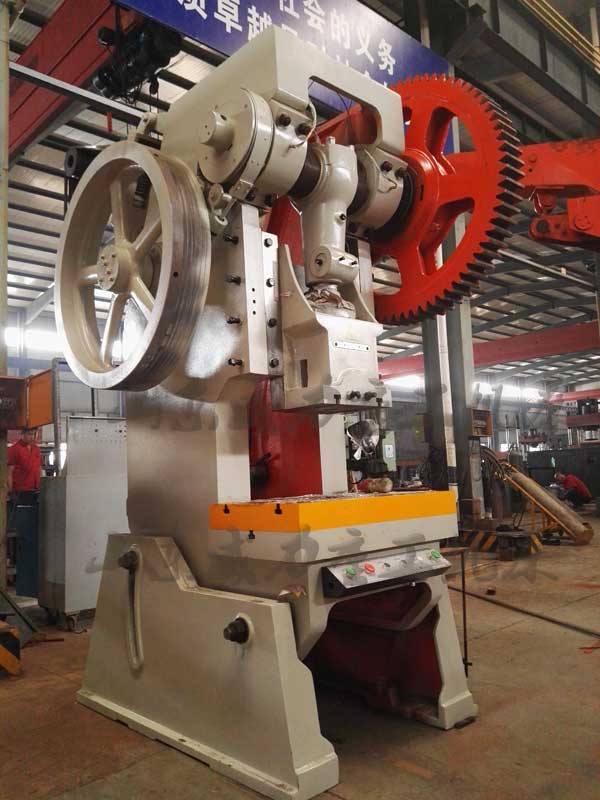

100吨开式可倾冲床

　　山东威力重工100吨开式可倾冲床之飞轮主体由飞轮盘体组成，其盘体内设有筋板，筋板上均匀设有六个工艺孔，筋板两侧面均设有沉孔，工艺孔设在沉孔内，沉孔与筋板连接处为圆弧段，盘体周面上设有若干带槽，筋板中心设有安装孔，安装孔上设有键槽。而高速冲床沉孔分为第一级沉孔与第二级沉孔，圆弧段在第二级沉孔与筋板连接处，圆弧段所在的圆半径为25mm。



　　100吨开式可倾冲床飞轮相比传统冲床飞轮结构优点在于工艺孔均匀分布降低了飞轮的质量，圆弧段所在圆的半径改成25mm后加厚了筋板，防止了飞轮变形，延长了飞轮的使用寿命，确保了冲床冲压力度的始终均匀性，同时保证了冲压生产的安全。
