冲床冲压模具硬度不够应该如何解决？



　　冲床冲压模具硬度不够会影响零件合理率，使零件毛刺超标，还会增加冲床负载，进而影响模具的寿命。那么，如果遇到这种情况，对于冲床模具生产厂家来说，如何改善解决这个问题？

山东威力重工冲床车间

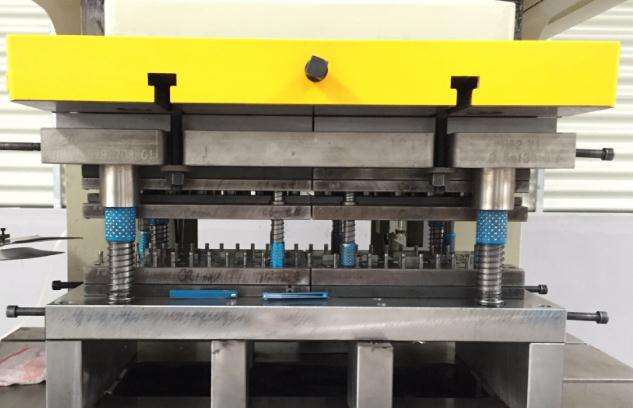

冲床冲压模具

　　冲压模具在焊接的过程中会出现硬度不够的情况，引起此问题的原因一般有在焊接时电流过大，对模具母材的稀释率过大，模具母材的合金元素受损。其对策就是尽量使用小电流与短弧焊接等方法，焊接时焊条的摆动的幅度不大于焊条直径的1.5倍。还有就是焊接时的预热温度和层间温度没有控制也会引起硬度不够，解决办法就是注重把握预热的温度，以及焊接时层间温度的控制。



　　再就是堆焊层数过多，焊接材料的选用不当也可能引起。解决办法就是选择适合堆焊层数要求的焊接材料。有的焊接材料组织体直接是高硬度的马氏体组织，有的焊接材料是堆焊三层以上的时候才可以从奥氏体组织转变为高硬度的马氏体组织的。
