160吨冲床滑块闭合高度调整方法？



　　160吨冲床合模之后，使用寸动连转操作，使滑块降至下死点位置，检查冲压高度是否适当，并作适当调整。

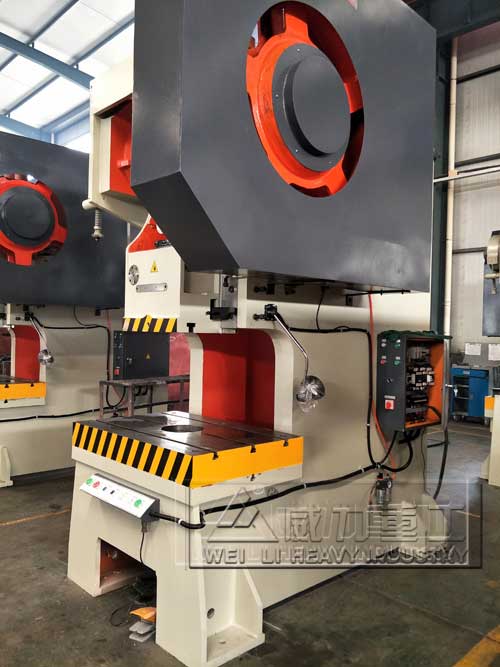

160吨冲床车间实物图

　　1、160吨冲床滑块模高调整注意事项：



　　（1）滑块模高调整装置不可作为预压上下模之用。



　　（2）滑块模高调整装置不可使用于模高调整以外的用途。



　　（3）使用滑块模高调整装置进行作业或加压上下模具后，会造成刹车马达发热及损坏滑块调整机构。



　　2、手动调整法：用六角板手调整160吨冲床模高指示器旁的调整螺栓，摇板手向左或向右使滑块上升或下降，注视模高指示器，调至适当高度，取下板手调整前请先查明模高的上下限，切莫超过规定的范围。

JB21-160T冲床图片

　　3、电动调整法：将冲床滑块调整选择钮置于“ON”位置，然后依照上项所确定冲压高度。



　　若为太高时，则押下“滑块下降”按钮，注视“模高指示器”而调整至适当高度时，放开按钮即可。160吨冲床高度若为太低时，则押下“滑块上升”按钮而调整之。但需要注意顶料装置是否遭到不正常撞击选择钮置于“OFF”再使用寸动操作，使滑块行至上死点位置。滑块调整电气回路通电时，连转操作回路为断电状态，连转操作回路通电时，滑块升降调整操作无效。



　　4、特别注意：



　　（1）调整冲床滑块高度前，请将下料顶杆调至最高，以避免撞击。



　　（2）为减轻调整时的负荷，请预先将储气筒气压调低（或浅压）。
