200吨高性能气动冲床



　　200吨高性能气动冲床型号JF21-200T,该系列压力机采用整体焊接结构，钢性好，动态精度高，宽敞的作业空间，广泛适用于精密加工以及自动化生产。本机结构简单，生产成本低，采用气动技术，实现一台空压机可以同时供多台气动冲孔机工作，较电动冲床更加节能。减少电耗损。操作简单，型较高，采用脚踏开关来控制电磁阀，结构简单，故障率低，提高生产效率。

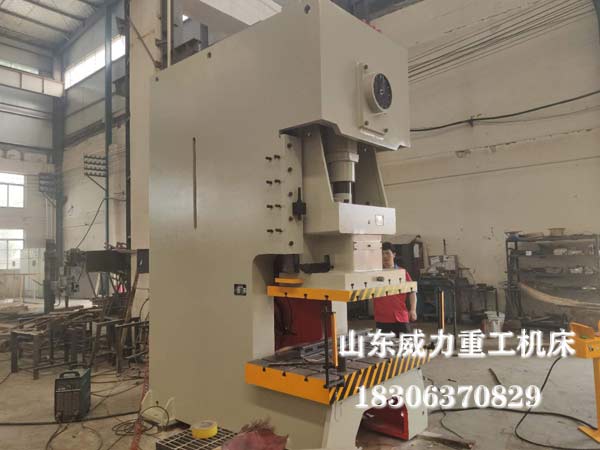

　　200吨高性能气动冲床车间实物图

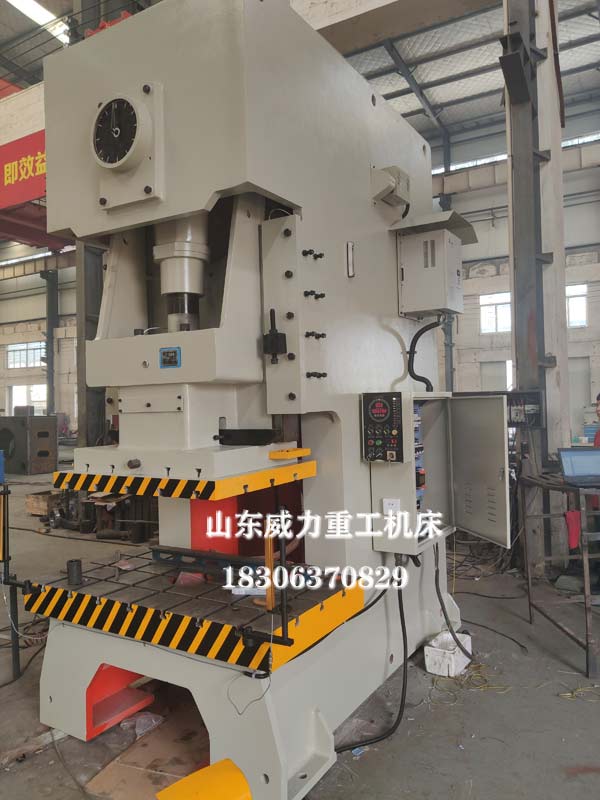

200吨气动冲床车间实物图

气动冲床车间装配现场图

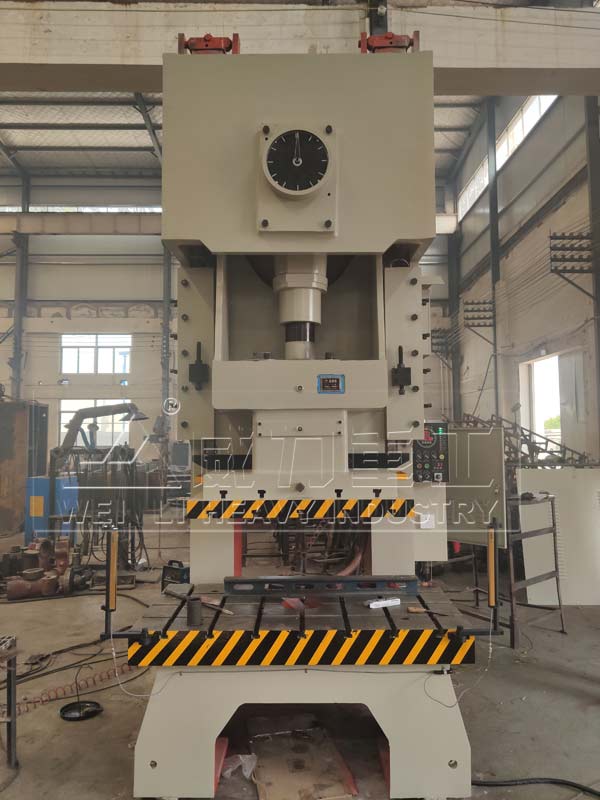

JH21-200T气动冲床图片

　　200吨高性能气动冲床主要技术参数：

型号 技术参数		单位	JH21-160	JH21-200	JH21-250	JH21-315	JH21-400
公称力		kN	1600	2000	2500	3150	4000
公称力行程		mm	6	6	8	8	10
滑块行程		mm	180	200	200	200	200
滑块行程次数		次/min	45	40	40	30	25
最大装模高度		mm	400	450	450	430	430
装模高度调节量		mm	110	110	110	120	120
滑块中心道机身距离		mm	390	430	450	420	420
工作台尺寸		mm	760*1200	840*1400	880*1500	800*1400	800*1400
工作台板孔尺寸		mm	Φ180	Φ200	Φ250	Φ280	Φ280
工作台板厚度		mm	150	180	180	170	180
滑块底面尺寸		mm	580*700	650*880	700*930	650*850	650*850
模柄孔尺寸		mm	Φ70*100	Φ70*100	Φ70*100	Φ70*90	Φ70*90
立柱间距		mm	660	820	950	920	960
电动机	型号		Y180L-6	Y200L1-6	Y200L2-6	Y225M-6	Y250M-6
	功率	KW	15	18.5	22	30	37
外形尺寸	长	mm	2040	2370	2690	2770	2850
	宽		1360	1600	1630	1650	1650
	高		3300	3900	3900	3550	4450
整机重量		kg	13200	19500	22000	25000	31000

　　气动冲床性能特点：



　　☆优质钢板焊接机身，均经过回火（或振动时效）抛丸处理，刚性好，精度稳定。



　　☆曲轴纵置，结构紧凑，曲轴滚压处理，光洁度好，转动灵活；矩形六面加长导轨，导向精度高。



　　☆气动双平衡缸，平衡滑块和上模重量，降低冲击和噪音，消除连杆与滑块间隙，减少受力零件冲击与磨损，提高零件成型精度。



　　☆整体采用进口PLC集中控制，气路选用进口安全双联阀控制，可实现寸动、单次和连续冲压。



　　☆滑块、导轨、工作台板、连杆、飞轮等关键件均采用树脂砂制造，与一般的粘土砂制造相比，改善面粗糙度1-2级，提高尺寸精度2-3级。

200吨高性能气动冲床

　　200吨高性能气动冲床冲压原理：



　　利用压缩机产生的高压气体，通过管道将压缩气体输送至电磁阀，通过脚踏开关来控制电磁阀的动作来控制气缸的工作和返回，从而达到冲孔的目的。压缩空气可以存储在储气罐中，随时取用，因而电动机没有空转的能源浪费。利用气缸作工作部件、利用电磁阀作为控制元件，使本机结构更加简单，故障率低、安全性高、维修简单、维修成本更低、生产效率高。利用220V电源来实现对电磁阀的控制，操作简单方便。



　　200吨高性能气动冲床安全操作：



　　1、气动冲床运转时，禁止身体任何部分进入模具范围，进料、卸料应有专门工具，冲压小件时，必须用镊子或磁吸等辅助工具夹持；



　　2、设备在使用中，如需要改变冲件位置、去除废料，改变模具位置和清扫等事项时，应关闭电机，等电机和飞轮安全停转后方可进行；



　　3、禁止夹层进料冲压，必须清除前冲次冲件或余料后才可进行第二次进料；



　　4、当工艺尺寸不清楚或不明白、模具卡住工件或放件不正时应先停机，并用工具解脱、矫正，彻底排除故障和清楚工艺后再继续作业；



　　5、当冲床或模具发生异常时，须立即停机断电后并上报。排除故障时，必须先断电，使设备完全处于静止状态后再进行修理，并要在设备显眼处挂好检修牌，严禁带电检修,带病运行。冲压工不得拆装、调试模具，不得拆除护罩。



　　6、很后，操作结束够认真做到对气动冲床各部件进行一次检查。离开工作岗位时，必须将电源关闭，等飞轮完全静止时方可离开。
