80吨冲床连杆铜瓦位置及更换方法

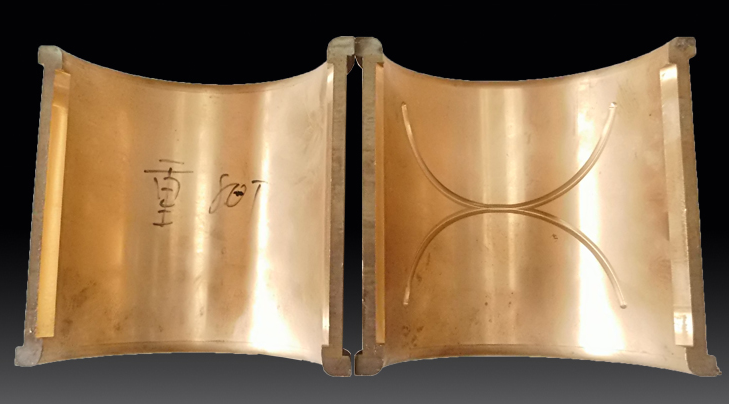

　　80吨冲床连杆铜瓦在机床里面起到的是滑动轴承的支撑、受力作用，由于冲床的曲轴是处于低转速、断续的冲击载荷负荷的受力工况，如果使用滚动轴承的话，市面上的中、轻系列轴承是不能满足使用性能的。需要特殊订做重载的宽列滚动轴承方能满足使用要求且价格较高，所以常见的冲床（除了高速冲床）一般都使用铜瓦作为支撑轴承。铜瓦常为锡青铜合金材料，上面加工了油槽，方便润滑油及油脂的流动。有曲轴支撑的机身铜瓦（套）和连杆铜瓦（套）等几种。

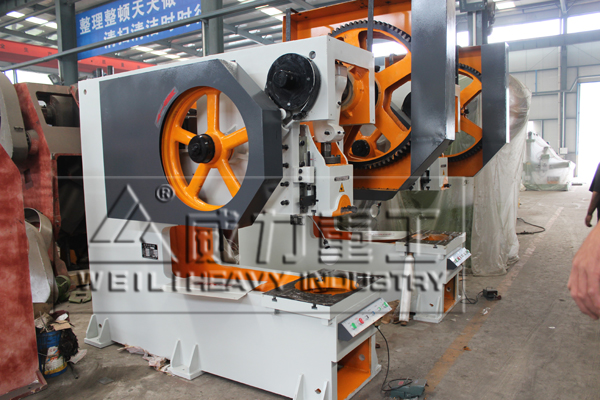

80吨冲床车间实物图

　　冲床的铜瓦一般布置在曲轴上，有中间连杆铜瓦和两边的机身铜瓦（套）。正常来说，80吨冲床连杆铜瓦磨损后果灰导致冲压不平衡，漏油，或者咬死的故障，因此，冲床厂家建议如果冲床连杆铜瓦磨损严重就要进行更换，反之，只要是别磨损太厉害,就不用换,要是太松了的话,就磨磨铜瓦口。

　　80吨冲床连杆铜瓦更换方法：拆下飞轮后，将飞轮平放并垫高、垫平。拆下两侧铜套的骑缝螺钉，从一侧用比中套内孔稍小的垫套套入中套内，敲击垫套，将中套和一侧的铜套一起拆出；然后将飞轮调面，用比飞轮内孔稍小的套或轮流从90度四点方向敲击另一侧铜套内边，将其拆出。安装时，先将中套压进内孔，保证两边距离相等，然后将铜套从两边分别压进，很后重新钻攻骑缝螺钉孔，并拧紧螺钉。
